Eine einfache Kontur programmieren

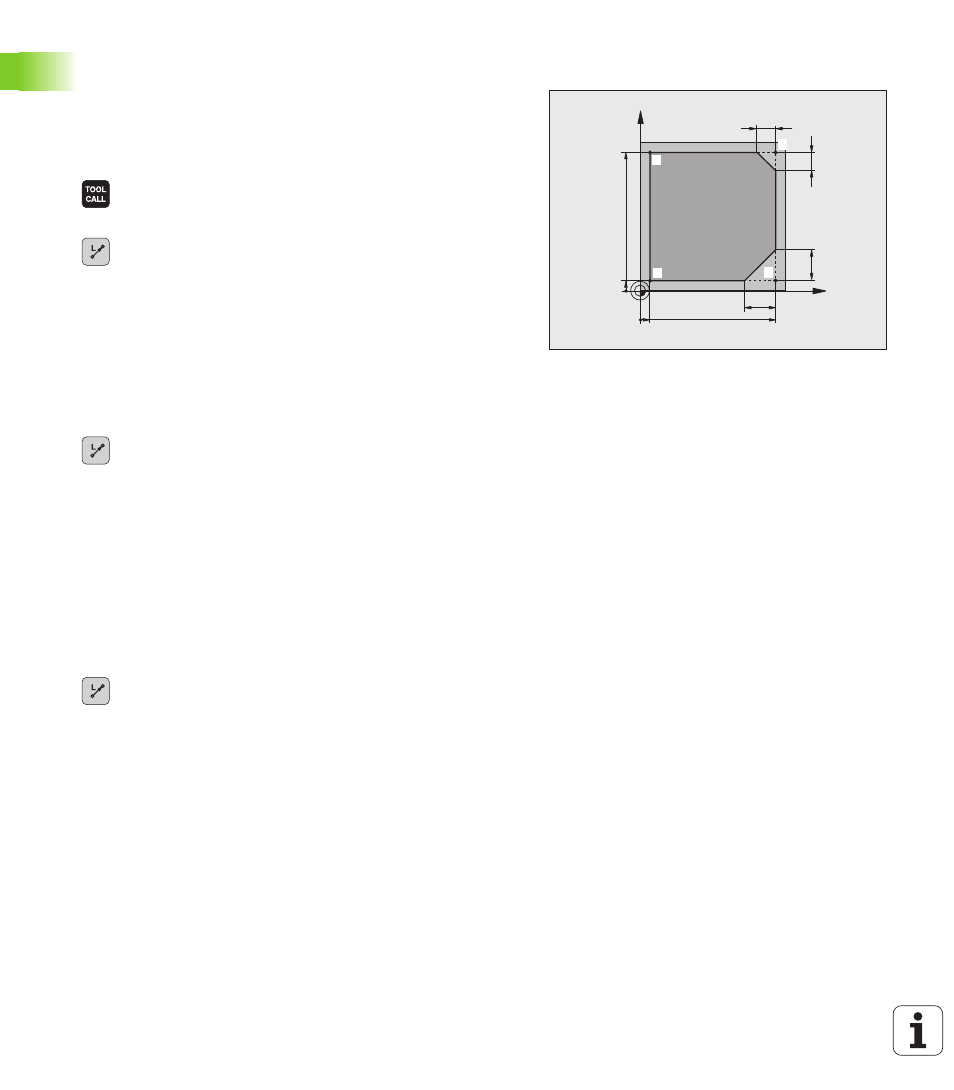

Die im Bild rechts dargestellte Kontur soll auf Tiefe 5 mm einmal
umfräst werden. Die Rohteildefinition haben Sie bereits erstellt.
Nachdem Sie über eine Funktionstaste einen Dialog eröffnet haben,
geben Sie alle von der TNC in der Kopfzeile des Bildschirms
abgefragten Daten ein.
 Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der Taste
ENT, Werkzeugachse nicht vergessen
 Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Vorschub F=? mit Taste ENT bestätigen: Im Eilgang
(FMAX) verfahren
 Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
 Werkzeug in der Bearbeitungsebene vorpositionieren:
Drücken Sie die orange Achstaste X und geben den
Wert für die anzufahrende Position ein, z.B. -20
 Drücken Sie die orange Achstaste Y und geben den
Wert für die anzufahrende Position ein, z.B. -20. Mit
Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Vorschub F=? mit Taste ENT bestätigen: Im Eilgang
(FMAX) verfahren
 Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
 Werkzeug auf Tiefe fahren: Drücken Sie die orange
Achstaste und geben den Wert für die anzufahrende
Position ein, z.B. -5. Mit Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Vorschub F=? Positioniervorschub eingeben, z.B. 3000
mm/min, mit Taste ENT bestätigen
 Zusatz-Funktion M? Spindel und Kühlmittel
einschalten, z.B. M13, mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
