Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

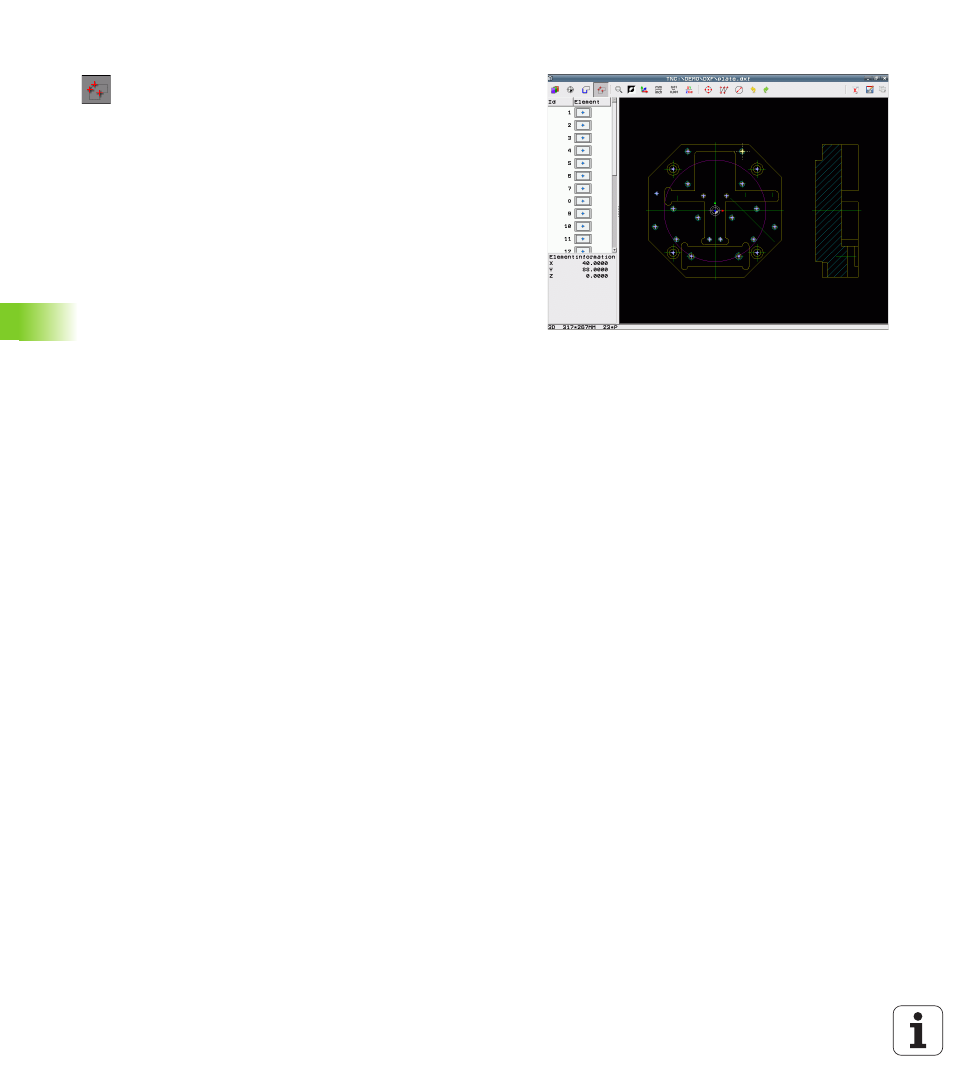

Einzelanwahl
Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
Um eine Bearbeitungsposition zu wählen: Mit der
linken Mouse-Taste das gewünschte Element
anklicken: Die TNC zeigt per Stern wählbare
Bearbeitungspositionen an, die auf dem selektierten
Element liegen. Einen der Sterne anklicken: Die TNC
übernimmt die gewählte Position ins linke Fenster
(anzeigen eines Punkt-Symbols). Wenn Sie einen
Kreis anklicken, dann übernimmt die TNC den
Kreismittelpunkt direkt als Bearbeitungsposition
Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie das Element im
rechten Fenster erneut anklicken, jedoch zusätzlich
die Taste CTRL gedrückt halten (innerhalb der
Markierung anklicken)
Wenn Sie die Bearbeitungsposition durch Schneiden
zweier Elemente bestimmen wollen, erstes Element
mit der linken Mouse-Taste anklicken: Die TNC zeigt
per Stern wählbare Bearbeitungspositionen an
Mit der linken Mouse-Taste das zweite Element
(Gerade, Vollkreis oder Kreisbogen) anklicken: Die
TNC übernimmt den Schnittpunkt der Elemente ins
linke Fenster (anzeigen eines Punkt-Symbols)
