422 Programmieren: Sonderfunktionen
1
1
.3 Spannmit
te
lüberw
ac
hung (Sof
tw
ar
e-Option DCM)
Position des eingemessenen Spannmittels
prüfen
Um eingemessene Spannmittel zu überprüfen, können Sie von der
TNC ein Prüfprogramm erzeugen lassen. Das Prüfprogramm müssen
Sie in der Betriebsart Satzfolge abarbeiten. Die TNC tastet dabei
Prüfpunkte an, die vom Spannmittel-Designer in der
Spannmittelvorlage festgelegt sind und wertet diese aus. Das
Ergebnis der Prüfung erhalten Sie als Protokoll auf dem Bildschirm
und als Protokolldatei.

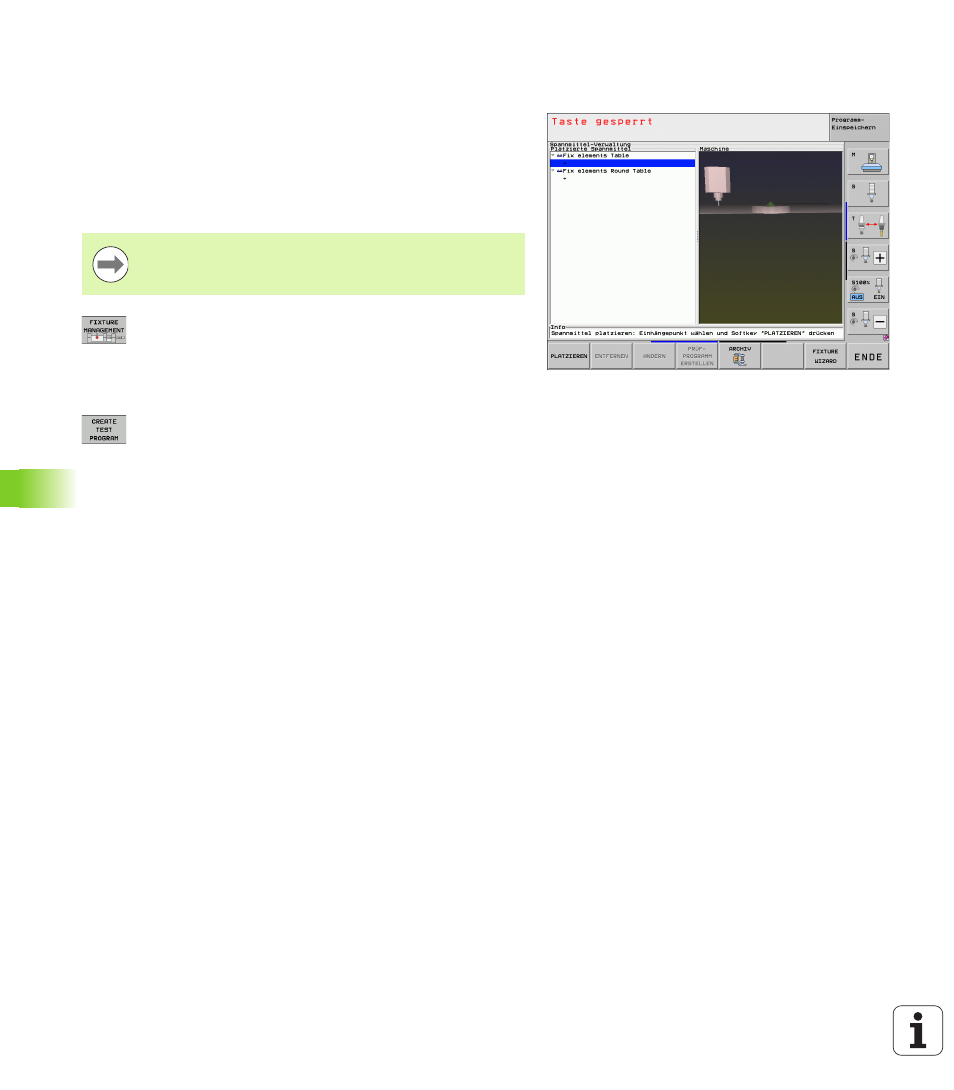

 Spannmittelverwaltung aufrufen
 Im Fenster Platzierte Spannmittel das zu prüfende
Spannmittel mit der Mouse markieren: Die TNC stellt
das markierte Spannmittel in der 3D-Ansicht
andersfarbig dar
 Dialog zum Erstellen des Prüfprogramms starten: Die
TNC öffnet das Fenster zur Eingabe der
Prüfprogramm-Parameter
 Manuelle Positionierung : Festlegen, ob Sie das
Tastsystem manuell oder automatisch zwischen den
einzelnen Prüfpunkten positionieren wollen:
1: Manuell positionieren; Sie müssen jeden Prüfpunkt
mit den Achsrichtungs-Tasten anfahren und den
Messvorgang mit NC-Start bestätigen
0: Prüfprogramm läuft, nachdem Sie das Tastsystem
manuell auf sichere Höhe vorpositioniert haben,
vollautomatisch ab
 Vorschub Messen :
Tastsystem-Vorschub in mm/min für den
Messvorgang. Eingabebereich 0 bis 3000
 Vorschub Vorpositionieren :
Positioniervorschub in mm/min zum Anfahren der
einzelnen Messpositionen. Eingabebereich 0 bis
99999,999
Die TNC speichert Prüfprogramme grundsätzlich immer
im Verzeichnis TNC:system\Fixture\TpCheck_PGM.
