Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK
Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes Konturelement
beziehen. Softkeys und Programm-Wörter für Relativ-Bezüge

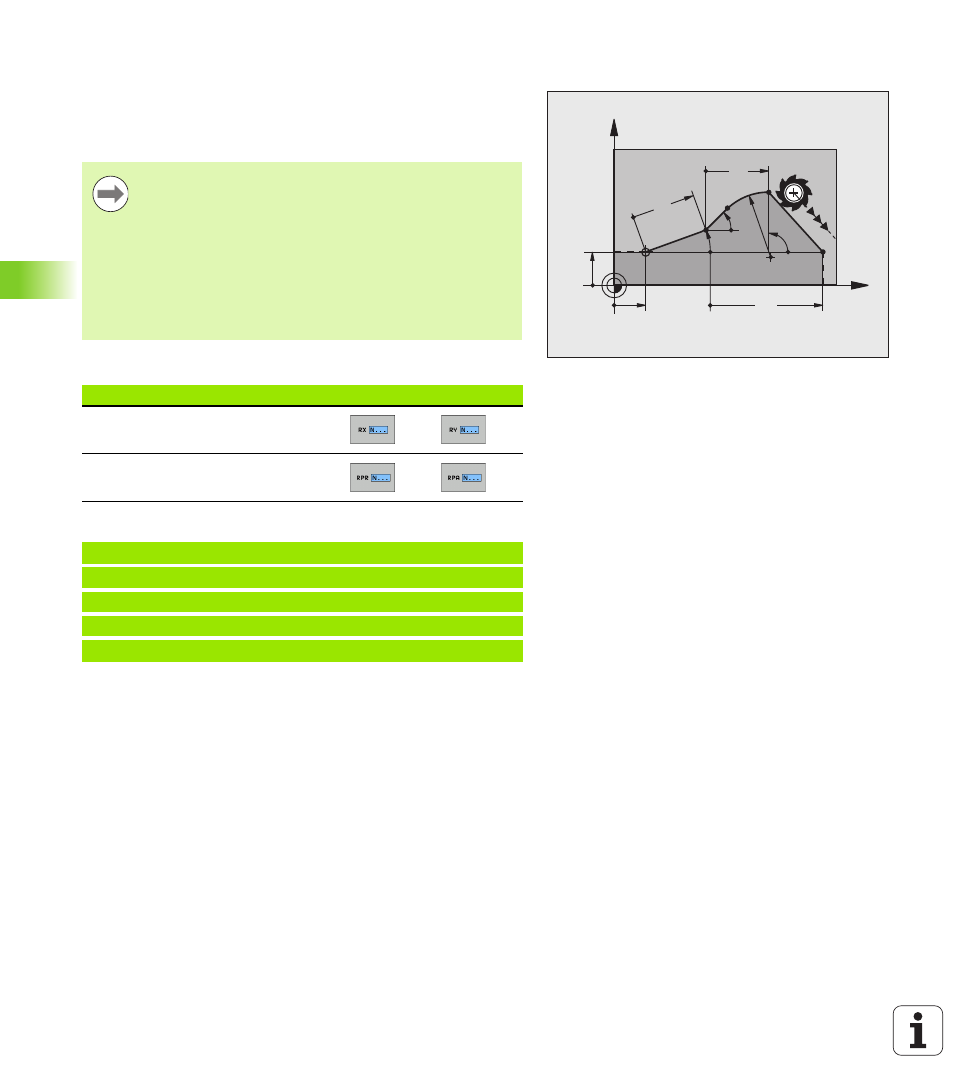

beginnen mit einem „R“. Das Bild rechts zeigt Maßangaben, die Sie
als Relativ-Bezüge programmieren sollten.
Relativbezug auf Satz N: Endpunkt-Koordinaten
NC-Beispielsätze
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
Koordinaten mit Relativbezug immer inkremental
eingeben. Zusätzlich Satz-Nummer des Konturelements
eingeben, auf das Sie sich beziehen.
Das Konturelement, dessen Satz-Nummer Sie angeben,
darf nicht mehr als 64 Positionier-Sätze vor dem Satz
stehen, in dem Sie den Bezug programmieren.
Wenn Sie einen Satz löschen, auf den Sie sich bezogen
haben, dann gibt die TNC eine Fehlermeldung aus.
Ändern Sie das Programm, bevor Sie diesen Satz löschen.
Bekannte Angaben
Softkeys
Rechtwinklige Koordinaten
bezogen auf Satz N
Polarkoordinaten bezogen auf Satz N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
