HEIDENHAIN iTNC 530 247
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n

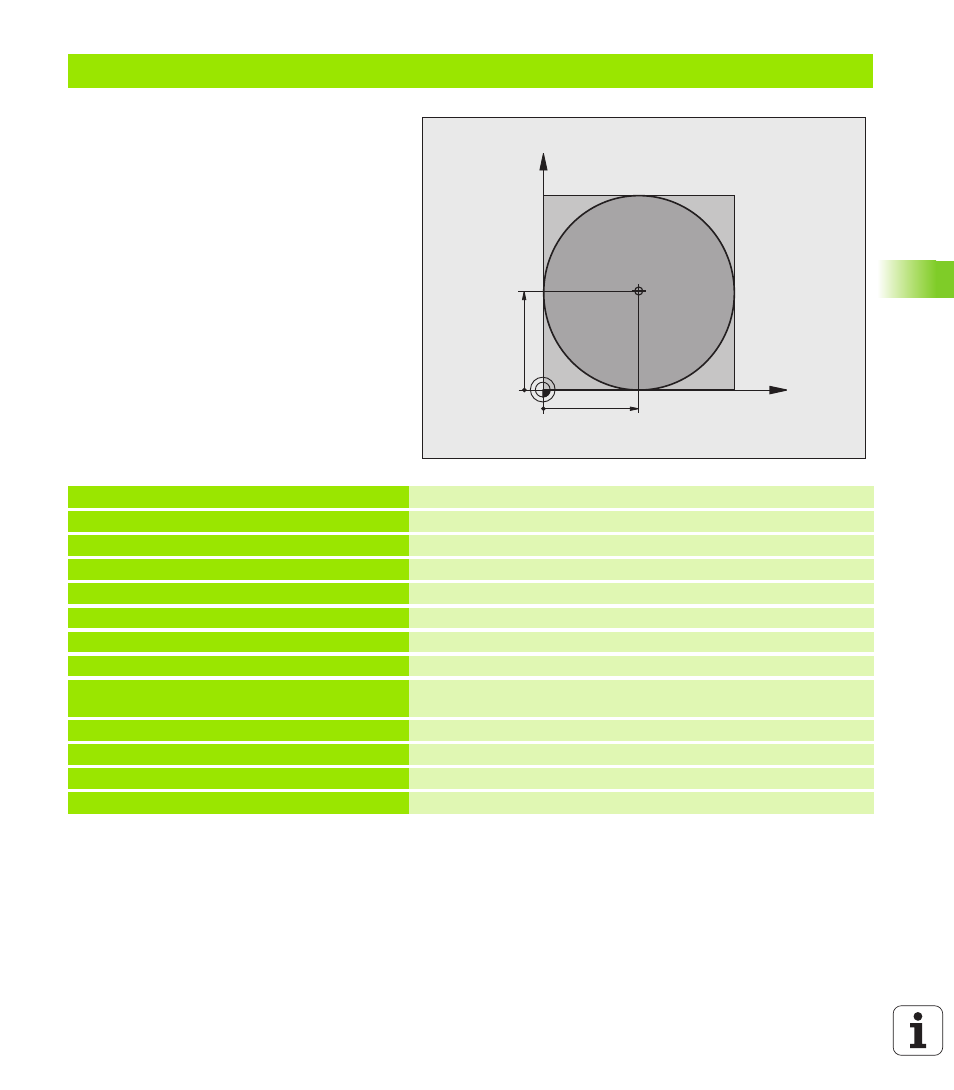

Beispiel: Vollkreis kartesisch
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150 Werkzeug-Aufruf
4 CC X+50 Y+50 Kreismittelpunkt definieren
5 L Z+250 R0 FMAX Werkzeug freifahren
6 L X-40 Y+50 R0 FMAX Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren
8 APPR LCT X+0 Y+50 R5 RL F300 Kreisstartpunkt anfahren auf einer Kreisbahn mit tangentialem
Anschluss
9 C X+0 DR- Kreisendpunkt (=Kreisstartpunkt) anfahren
10 DEP LCT X-40 Y+50 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss
11 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
12 END PGM C-CC MM
X
Y
50
50
CC
