Einführung
2.4 Stat
us-Anz
eig
e
n

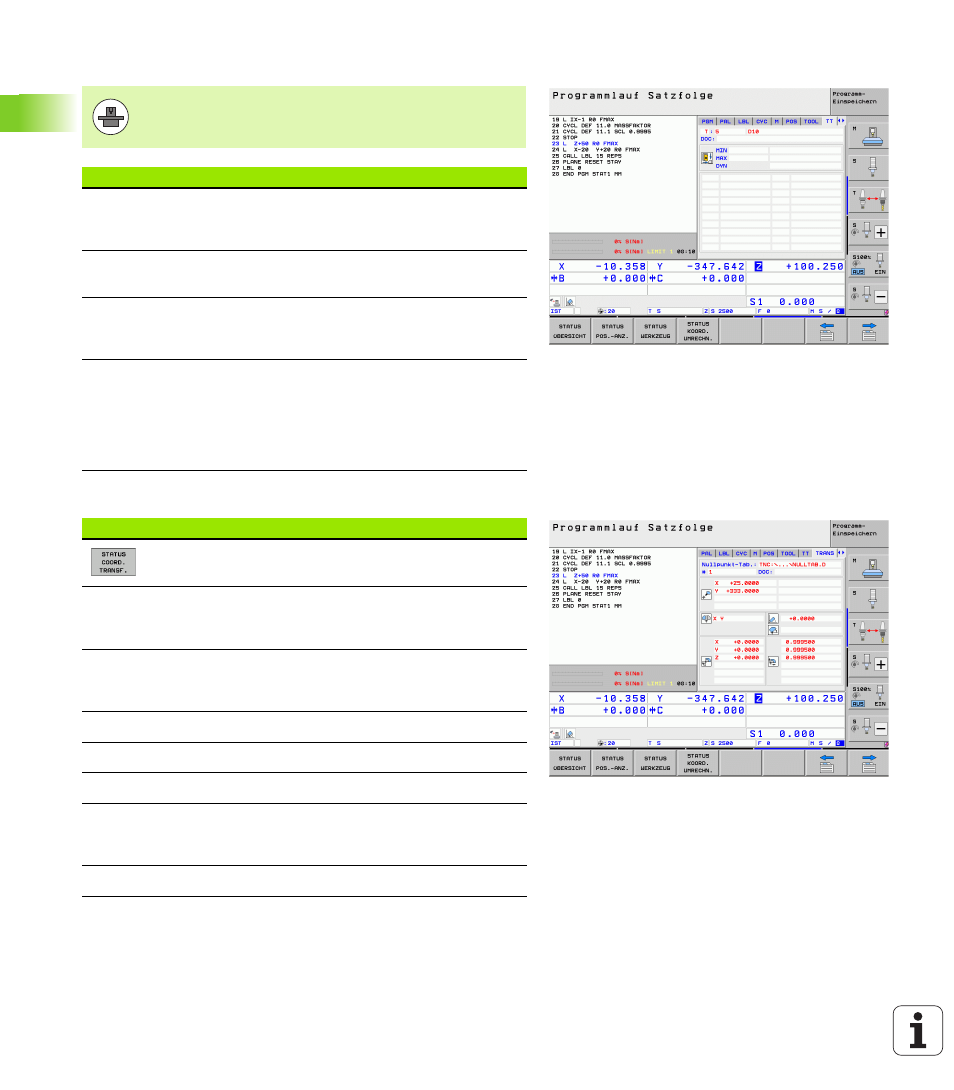

Werkzeug-Vermessung (Reiter TT)
Koordinaten-Umrechnungen (Reiter TRANS)
Siehe Benutzer-Handbuch Zyklen, Zyklen zur Koordinaten-
Umrechnung.
Die TNC zeigt den Reiter TT nur dann an, wenn diese
Funktion an Ihrer Maschine aktiv ist.
Softkey
Bedeutung
Keine
Direktanwahl
möglich
Nummer des Werkzeugs, das vermessen wird
Anzeige, ob Werkzeug-Radius oder -Länge
vermessen wird
MIN- und MAX-Wert Einzelschneiden-
Vermessung und Ergebnis der Messung mit
rotierendem Werkzeug (DYN)
Nummer der Werkzeug-Schneide mit
zugehörigem Messwert. Der Stern hinter dem
Messwert zeigt an, dass die Toleranz aus der
Werkzeug-Tabelle überschritten wurde. Die
TNC zeigt die Messwerte von maximal 24
Schneiden an.
Softkey
Bedeutung
Name der aktiven Nullpunkt-Tabelle
Aktive Nullpunkt-Nummer (#), Kommentar aus
der aktiven Zeile der aktiven Nullpunkt-Nummer
(DOC) aus Zyklus 7
Aktive Nullpunkt-Verschiebung (Zyklus 7); Die
TNC zeigt eine aktive Nullpunkt-Verschiebung
in bis zu 8 Achsen an
Gespiegelte Achsen (Zyklus 8)
Aktive Grunddrehung
Aktiver Drehwinkel (Zyklus 10)
Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 /
26); Die TNC zeigt einen aktiven Maßfaktor in
bis zu 6 Achsen an
Mittelpunkt der zentrischen Streckung
