236 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
 Koordinaten des Endpunkts der Geraden, falls nötig
 Radiuskorrektur RL/RR/R0
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (L-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
 Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
 Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
 Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
 Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
X
Y
60
15
40
10
10
20

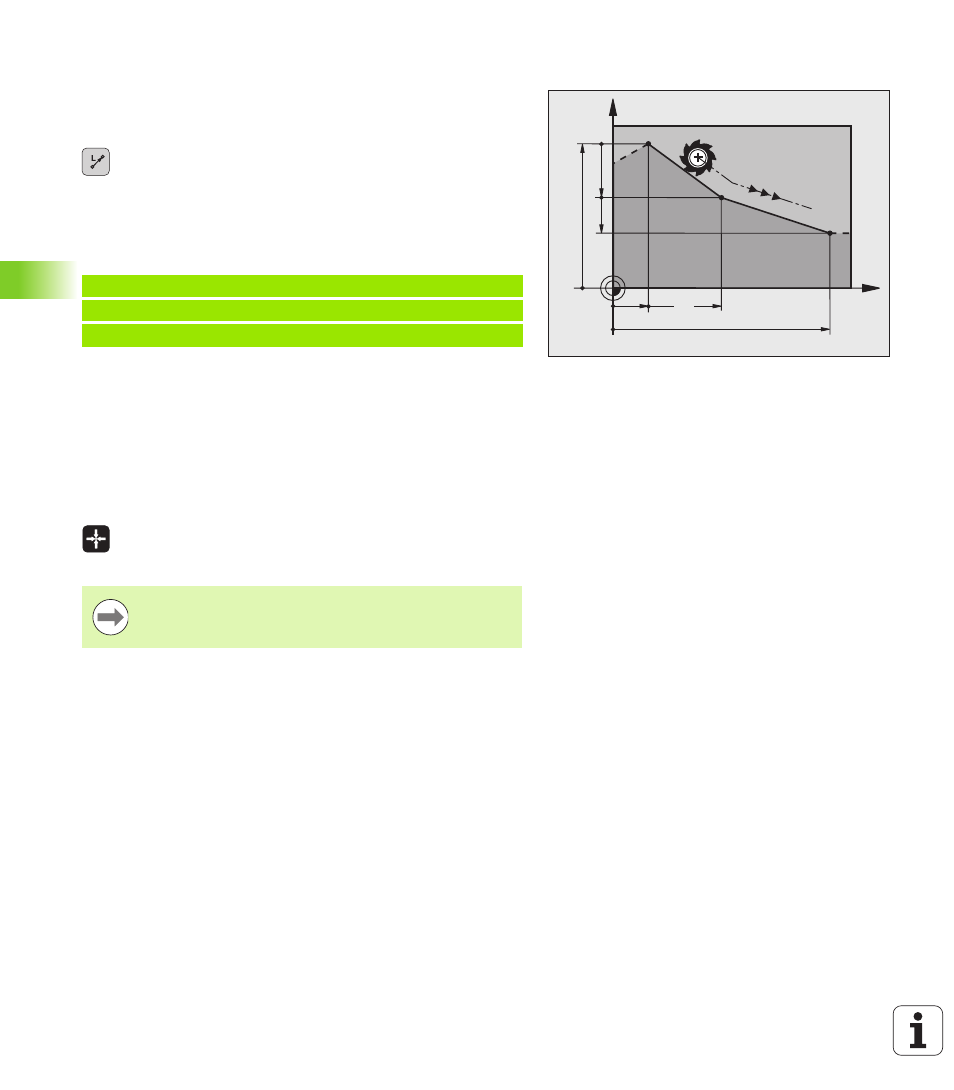

7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Die Anzahl der Achsen, die die TNC im L-Satz speichert,
legen Sie über die MOD-Funktion fest (siehe
„Achsauswahl für L-Satz-Generierung”, Seite 692).
