502 Programmieren: Mehrachsbearbeitung
12.2 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ungsebene (Sof
tw
ar
e-
Option 1)
Eingabeparameter

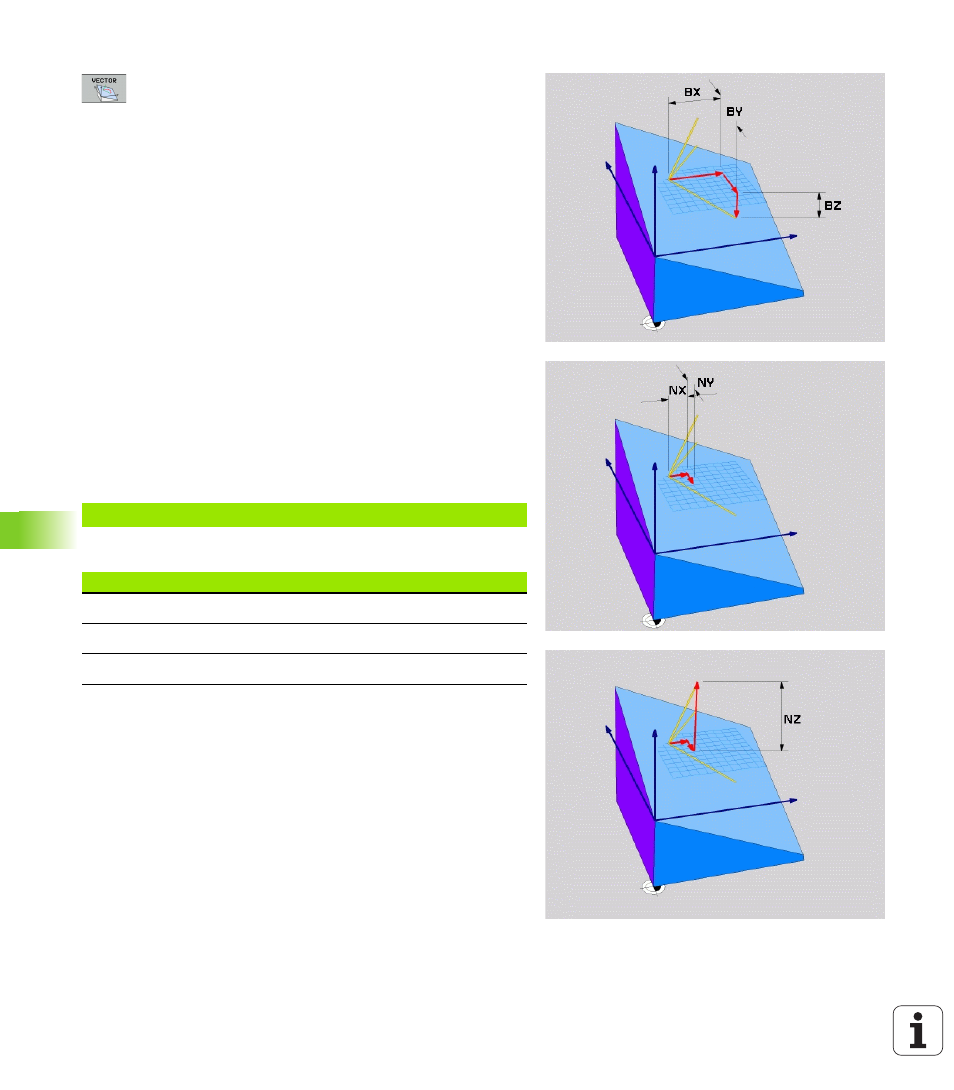

 X-Komponente Basisvektor? : X-Komponente BX des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 Y-Komponente Basisvektor? : Y-Komponente BY des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 Z-Komponente Basisvektor? : Z-Komponente BZ des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 X-Komponente Normalenvektor? : X-Komponente NX
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -99.9999999 bis +99.9999999
 Y-Komponente Normalenvektor? : Y-Komponente NY
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -99.9999999 bis +99.9999999
 Z-Komponente Normalenvektor? : Z-Komponente NZ
des Normalenvektors N (siehe Bild rechts unten).
Eingabebereich: -99.9999999 bis +99.9999999
 Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 508)
NC-Satz
Verwendete Abkürzungen
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abkürzung Bedeutung
VECTOR Englisch vector = Vektor
BX, BY, BZ Basisvektor: X-, Y- und Z-Komponente
NX, NY, NZ Normalenvektor: X-, Y- und Z-Komponente
