HEIDENHAIN iTNC 530 253
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n Schraubenlinie programmieren
 Polarkoordinaten-Winkel : Gesamtwinkel
inkremental eingeben, den das Werkzeug auf der
Schraubenlinie fährt. Nach der Eingabe des Winkels
wählen Sie die Werkzeug-Achse mit einer
Achswahltaste.
 Koordinate für die Höhe der Schraubenlinie
inkremental eingeben
 Drehsinn DR
Schraubenlinie im Uhrzeigersinn: DR–
Schraubenlinie gegen den Uhrzeigersinn: DR+
 Radiuskorrektur gemäß Tabelle eingeben

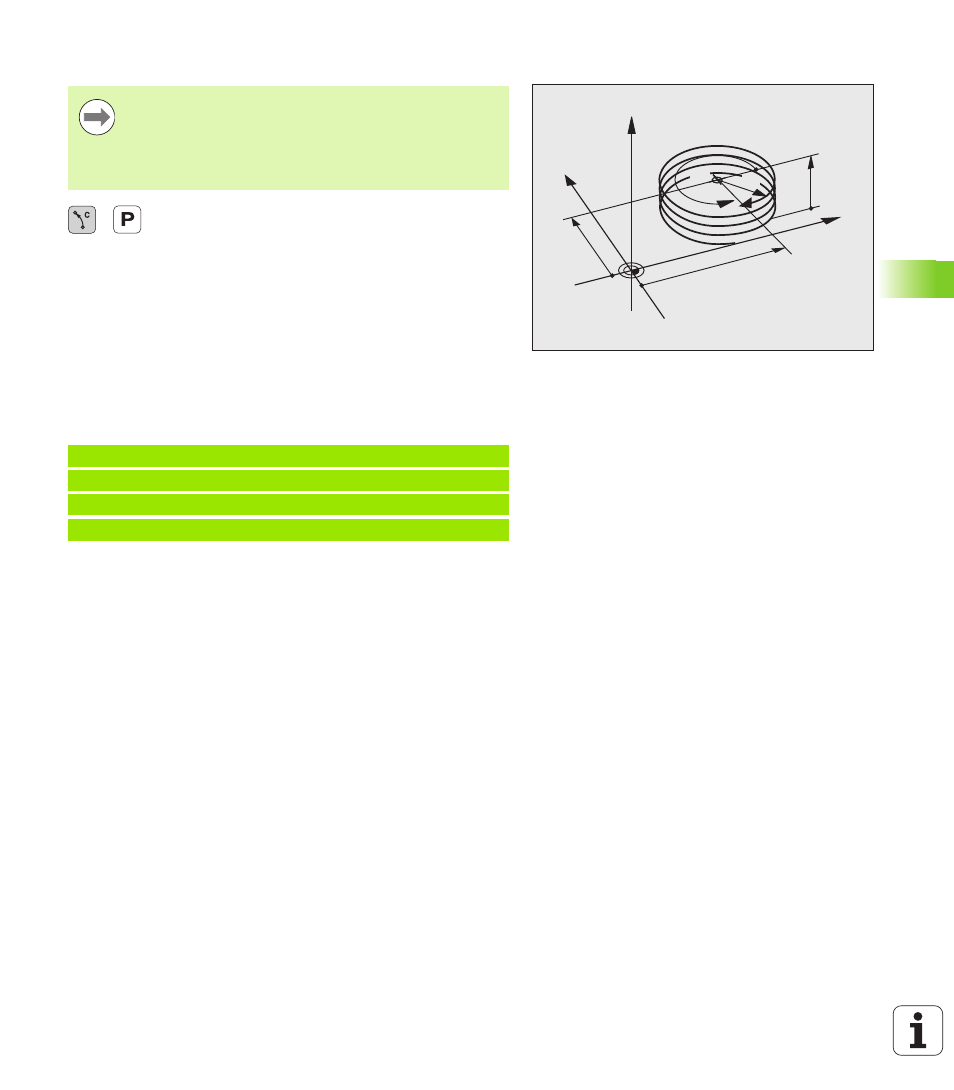

NC-Beispielsätze: Gewinde M6 x 1 mm mit 4 Gängen
Y
X
Z
25
40
5
270°
R3
CC
Geben Sie Drehsinn und den inkrementalen
Gesamtwinkel IPA mit gleichem Vorzeichen ein, sonst
kann das Werkzeug in einer falschen Bahn fahren.
Für den Gesamtwinkel IPA ist einen Wert von
-99 999,9999° bis +99 999,9999° eingebbar.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1440 IZ+5 DR-
