HEIDENHAIN iTNC 530 573
14.2 V
e
rf
ahr
e
n der Masc
hinenac
h
sen
Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert
haben, ist keine Bedienung über das Bedienpult mehr möglich. Die
TNC zeigt diesen Zustand am TNC-Bildschirm durch ein
Überblendfenster an.

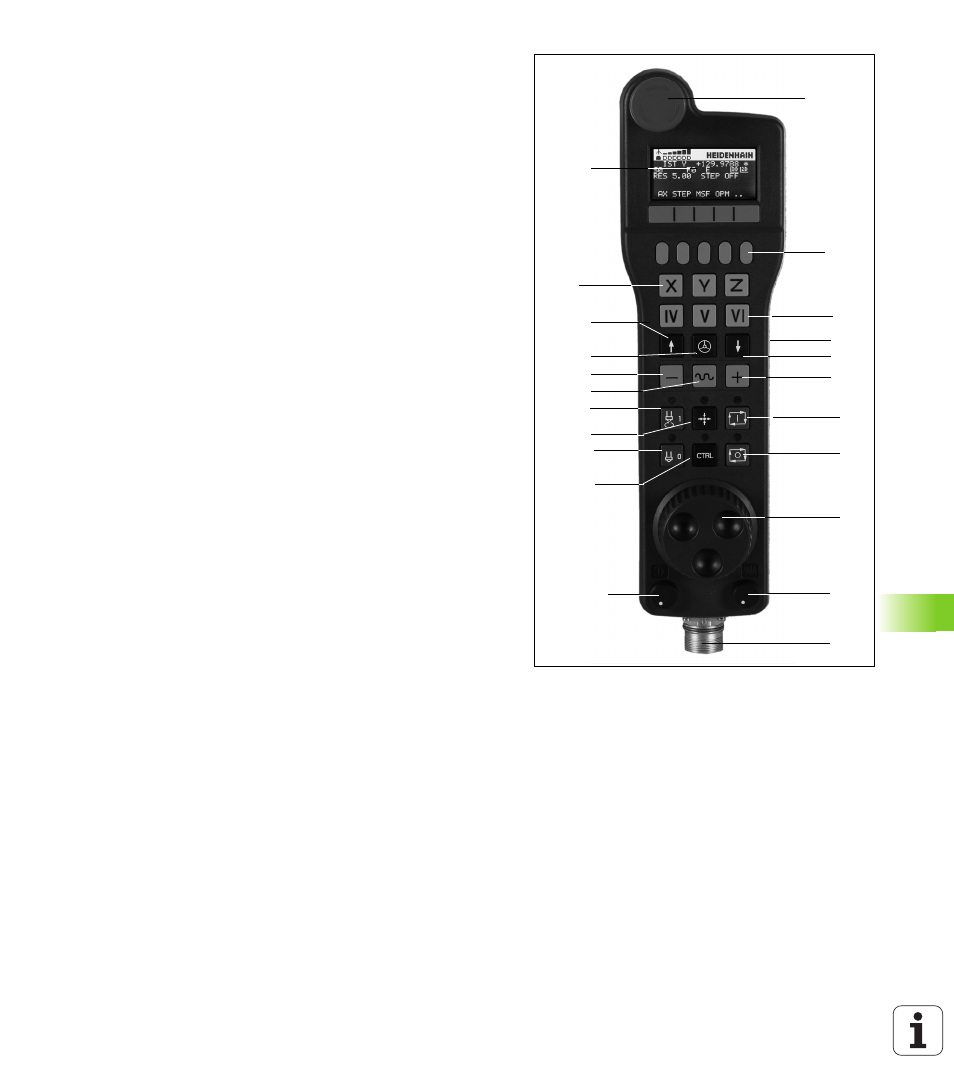

Die Handräder HR 5xx verfügen über folgende Bedienelemente:
2
4
8
1
3
4
6
8
14
15
16
18 17
5
13
6
7
12
19
9
11
10
1 NOT-AUS-Taste
2 Handrad-Display zur Status-Anzeige und Auswahl von
Funktionen, weitere Informationen dazu: Siehe “Handrad-
Display” auf Seite 574.
3 Softkeys
4 Achswahltasten, können vom Maschinenhersteller
entsprechend der Achskonfiguration getauscht werden
5 Zustimmtaste
6 Pfeiltasten zur Definition der Handrad-Empfindlichkeit
7 Handrad-Aktivierungstaste
8 Richtungstaste, in die die TNC die gewählte Achse verfährt
9 Eilgangüberlagerung für Richtungstaste
10 Spindel einschalten (maschinenabhängige Funktion, Taste vom
Maschinenhersteller tauschbar)
11 Taste „NC-Satz generieren“ (maschinenabhängige Funktion,
Taste vom Maschinenhersteller tauschbar)
12 Spindel ausschalten (maschinenabhängige Funktion, Taste vom
Maschinenhersteller tauschbar)
13 CTRL-Taste für Sonderfunktionen (maschinenabhängige
Funktion, Taste vom Maschinenhersteller tauschbar)
14 NC-Start (maschinenabhängige Funktion, Taste vom
Maschinenhersteller tauschbar)
15 NC-Stopp (maschinenabhängige Funktion, Taste vom
Maschinenhersteller tauschbar)
16 Handrad
17 Spindeldrehzahl-Potentiometer
18 Vorschub-Potentiometer
19 Kabelanschluss, entfällt bei Funkhandrad HR 550 FS
