Programmieren: Mehrachsbearbeitung
12.2 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ungsebene (Sof
tw
ar
e-
Option 1)
Eingabeparameter
Drehw. Haupt-Koordinatenebene?
: Drehwinkel EULPR

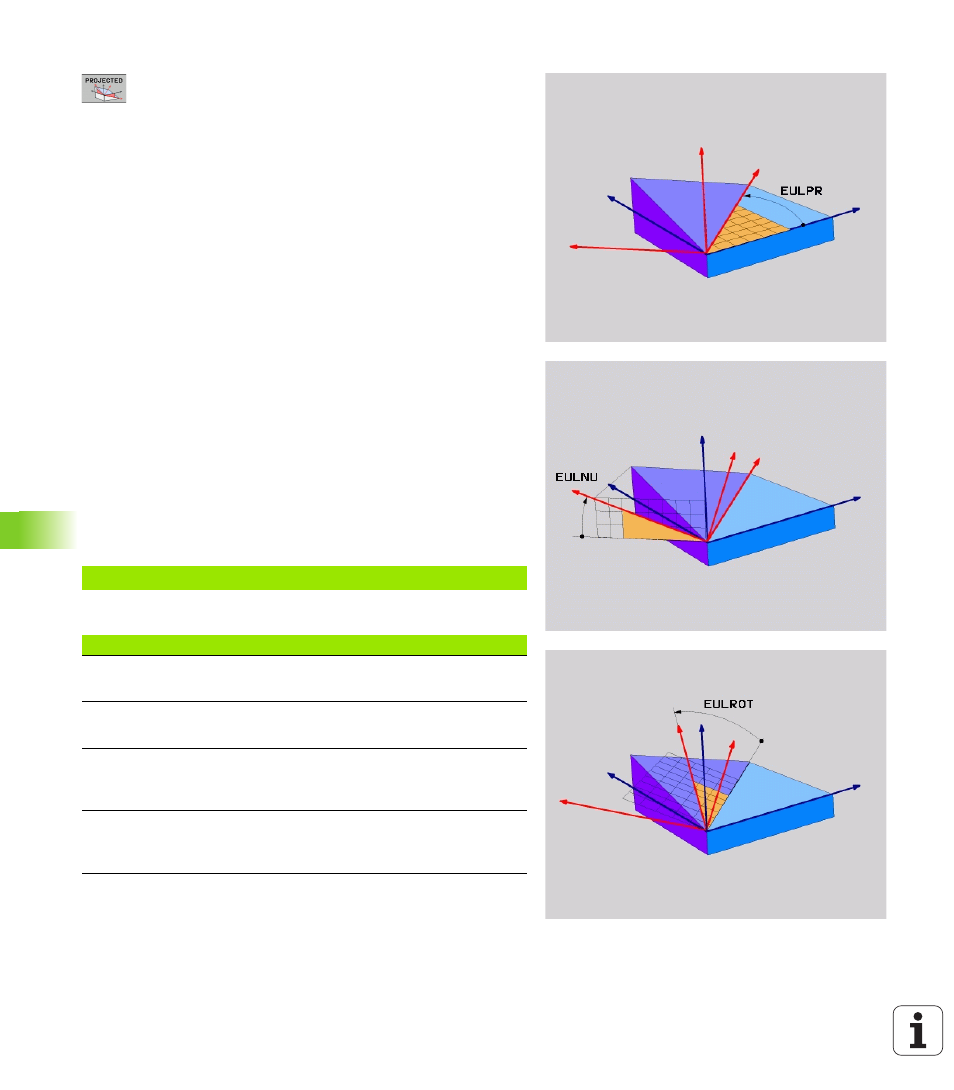

um die Z-Achse (siehe Bild rechts oben). Beachten
Sie:
Eingabebereich ist -180.0000° bis 180.0000°
0°-Achse ist die X-Achse
Schwenkwinkel Werkzeug-Achse?
: Schwenkwinkel
EULNUT
des Koordinatensystems um die durch den
Präzessionswinkel verdrehte X-Achse (siehe Bild
rechts Mitte). Beachten Sie:
Eingabebereich ist 0° bis 180.0000°
0°-Achse ist die Z-Achse
ROT-Winkel der geschw. Ebene?
: Drehung EULROT des
geschwenkten Koordinatensystems um die
geschwenkte Z-Achse (entspricht sinngemäß einer
Rotation mit Zyklus 10 DREHUNG). Mit dem
Rotations-Winkel können Sie auf einfache Weise die
Richtung der X-Achse in der geschwenkten
Bearbeitungsebene bestimmen (siehe Bild rechts
unten). Beachten Sie:
Eingabebereich ist 0° bis 360.0000°
0°-Achse ist die X-Achse
Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 508)
NC-Satz
Verwendete Abkürzungen
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abkürzung
Bedeutung
EULER
Schweizer Mathematiker, der die sogenannten
Euler-Winkel definierte
EULPR
Präzessions-Winkel: Winkel, der die Drehung des
Koordinatensystems um die Z-Achse beschreibt
EULNU
Nutationswinkel: Winkel, der die Drehung des
Koordinatensystems um die durch den
Präzessionswinkel verdrehte X-Achse beschreibt
EULROT
Rotations-Winkel: Winkel, der die Drehung der
geschwenkten Bearbeitungsebene um die
geschwenkte Z-Achse beschreibt
