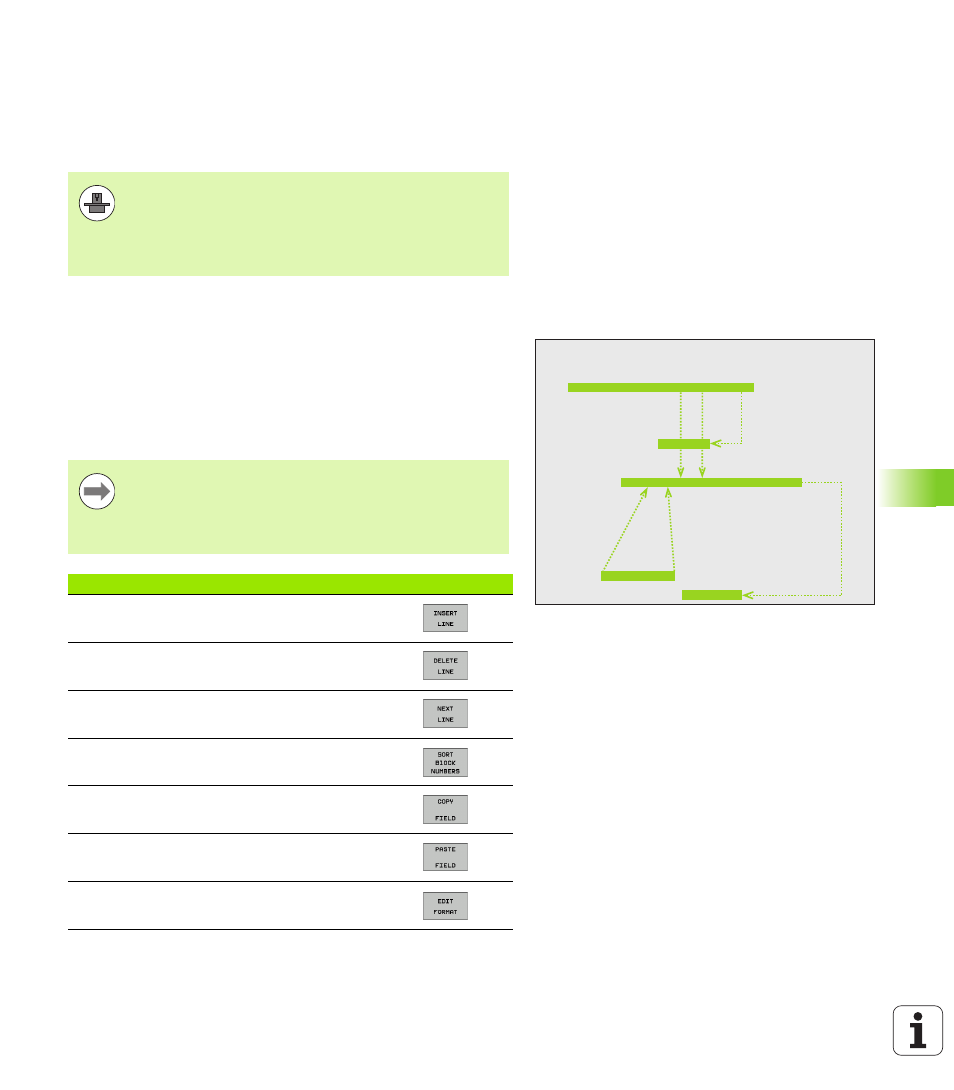

11.14 Arbeiten mit Schnittdaten-
Tabellen
Hinweis
Einsatzmöglichkeiten
Über Schnittdaten-Tabellen, in denen beliebige
Werkstoff/Schneidstoff-Kombinationen festgelegt sind, kann die TNC
aus der Schnittgeschwindigkeit V
C
und dem Zahnvorschub f
Z
die
Spindeldrehzahl S und den Bahnvorschub F berechnen. Grundlage für
die Berechnung ist, dass Sie im Programm das Werkstück-Material
und in einer Werkzeug-Tabelle verschiedene werkzeugspezifische
Eigenschaften festgelegt haben.
Die TNC muss vom Maschinenhersteller für das Arbeiten
mit Schnittdaten-Tabellen vorbereitet sein.
Ggf. stehen an Ihrer Maschine nicht alle hier
beschriebenen oder zusätzliche Funktionen zur
Verfügung. Beachten Sie Ihr Maschinenhandbuch.
DATEI: TOOL.T
MM
T
R
CUT. TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5 4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Bevor Sie Schnittdaten automatisch von der TNC
berechnen lassen, müssen Sie in der Betriebsart
Programm-Test die Werkzeug-Tabelle aktiviert haben
(Status S), aus der die TNC die werkzeugspezifischen
Daten entnehmen soll.
Editierfunktionen für Schnittdaten-Tabellen
Softkey
Zeile einfügen
Zeile löschen
Anfang der nächsten Zeile wählen
Tabelle sortieren
Hell hinterlegtes Feld kopieren (2. Softkey-Leiste)
Kopiertes Feld einfügen (2. Softkey-Leiste)
Tabellenformat editieren (2. Softkey-Leiste)
