Programmieren: Mehrachsbearbeitung
12.6 Dr
eidimensionale W
e
rk
z
e
ug-K
o
rr
ekt
ur (Sof
tw
ar
e-Option 2)
Korrekturwert-Tabelle
Wenn Sie die Korrekturwert-Tabelle selbst erstellen und mit Daten
füllen wollen, dann gehen Sie wie folgt vor:
Dateiverwaltung wählen: Taste PGM MGT drücken
Beliebigen Dateinamen mit Endung TAB eingeben, mit Taste ENT
bestätigen: Die TNC zeigt ein Überblendfenster mit fest hinterlegten
Tabellenformaten
Mit der Pfeiltaste das Tabellenformat 3DTOOLCOMP.TAB wählen, mit
Taste ENT bestätigen: Die TNC öffnet eine neue Tabelle, die nur
eine Zeile und die Spalten enthält, die für die Funktion von 3D-
ToolComp erforderlich sind
Die TNC wertet die folgenden Spalten der Korrekturwert-Tabelle aus:
ANGLE
:
Winkel an der Werkzeugschneide, zu der der ermittelte
Korrekturwert NOM-DR2 gehört. Eingabebereich: 0° bis 180°, für
Radiusfräser liegen die Winkelwerte zwischen 0° und 90°
NOM-R2
:
Soll-Radius R2 des Werkzeugs. Die TNC verwendet die Werte aus
NOM-R2
nur, um das Ende der Korrekturwert-Tabelle zu ermitteln:
Tabellenende ist die Zeile, an der der Wert=0 in der Spalte NOM-R2
eingetragen ist
NOM-DR2
:
Abweichung vom Sollwert, positive Werte (Aufmaß) und negative
Werte (Untermaß) erlaubt
Die Korrekturwert-Tabelle erzeugt der Laser-
Vermessungszyklus 598 automatisch. Beachten Sie hierzu
die Dokumentation der Laser-Vermessungszyklen.
Die Korrekturwert-Tabelle ist eine sogenannte frei
definierbare Tabelle. Weitere Informationen zum Arbeiten
mit frei definierbaren Tabellen: Siehe „Frei definierbare
Tabellen”, Seite 483.
Wenn die TNC beim Öffnen einer neuen TAB-Datei kein
Überblendfenster oder das Tabellenformat 3DTOOLCOMP
anzeigt, müssen Sie zunächst mit der Funktion COPY
SAMPLE FILES die Tabellenformate erzeugen (siehe
„Musterdateien kopieren” auf Seite 669).

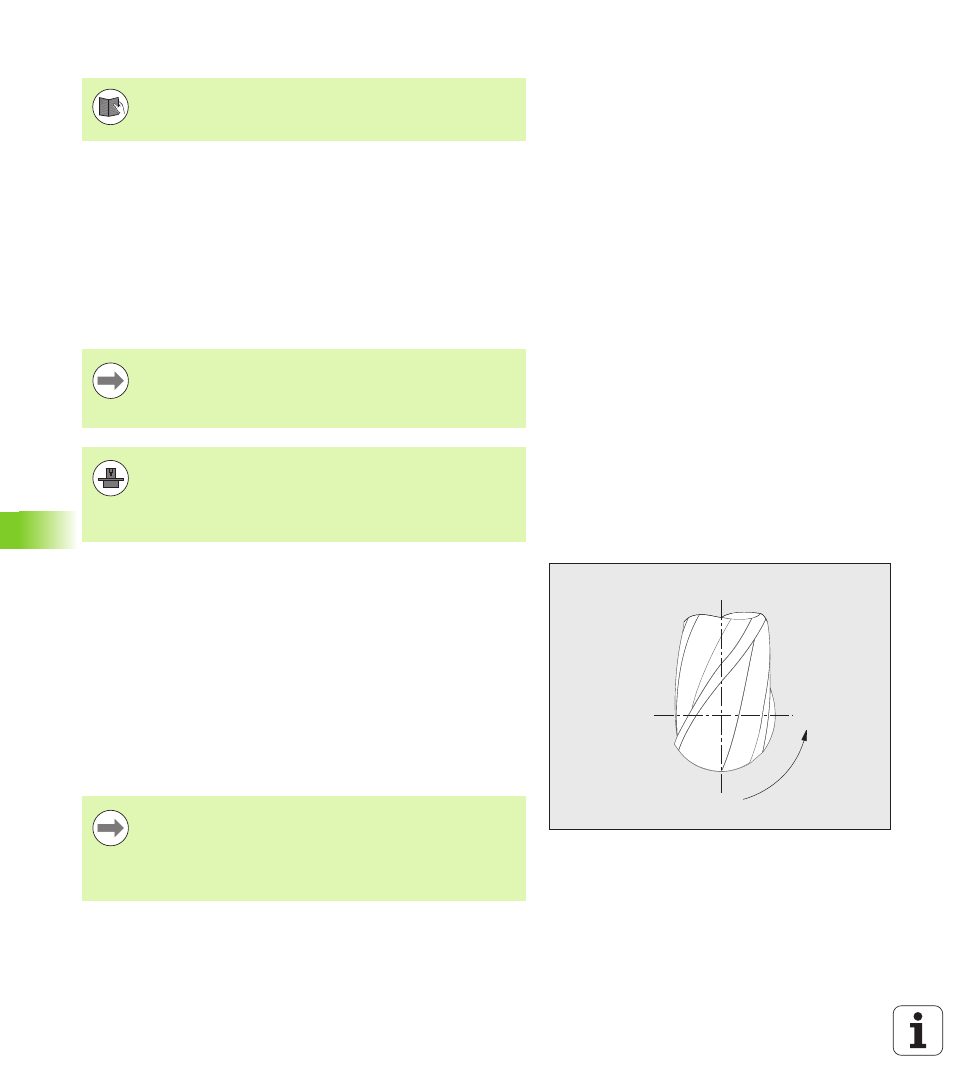

0°
+90°
+180°
Die TNC wertet maximal 50 Zeilen in einer Korrekturwert-
Tabelle aus.
Die TNC wertet negative Winkelwerte aus der Spalte
ANGLE aus, kompensiert die Korrekturwerte jedoch
immer im positiven Winkelbereich des Werkzeugs.
