9.3 Konturen durch mathematische
Funktionen beschreiben
Anwendung
Mit Q-Parametern können Sie mathematische Grundfunktionen im
Bearbeitungsprogramm programmieren:
Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen-
Eingabe, rechts). Die Softkey-Leiste zeigt die Q-Parameter-
Funktionen
Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT.
drücken. Die TNC zeigt folgende Softkeys:
Übersicht
Rechts vom „=“-Zeichen dürfen Sie eingeben:
zwei Zahlen
zwei Q-Parameter
eine Zahl und einen Q-Parameter
Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie
beliebig mit Vorzeichen versehen.

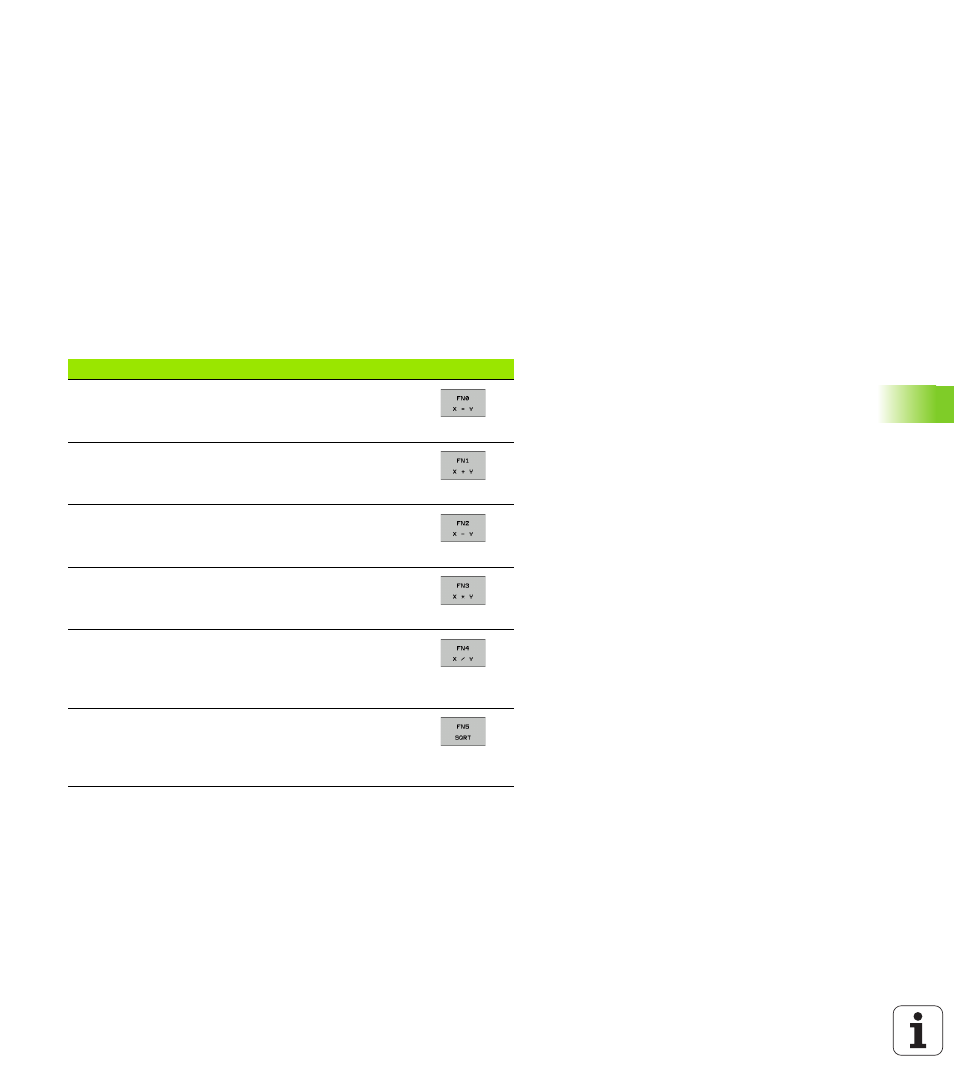

Funktion
Softkey
FN 0
: ZUWEISUNG
z.B. FN 0: Q5 = +60
Wert direkt zuweisen
FN 1
: ADDITION
z.B. FN 1: Q1 = -Q2 + -5
Summe aus zwei Werten bilden und zuweisen
FN 2
: SUBTRAKTION
z.B. FN 2: Q1 = +10 - +5
Differenz aus zwei Werten bilden und zuweisen
FN 3
: MULTIPLIKATION
z.B. FN 3: Q2 = +3 * +3
Produkt aus zwei Werten bilden und zuweisen
FN 4
: DIVISION
z.B. FN 4: Q4 = +8 DIV +Q2
Quotient aus zwei Werten bilden und zuweisen
Verboten: Division durch 0!
FN 5
: WURZEL
z.B. FN 5: Q20 = SQRT 4
Wurzel aus einer Zahl ziehen und zuweisen
Verboten: Wurzel aus negativem Wert!
