254 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n

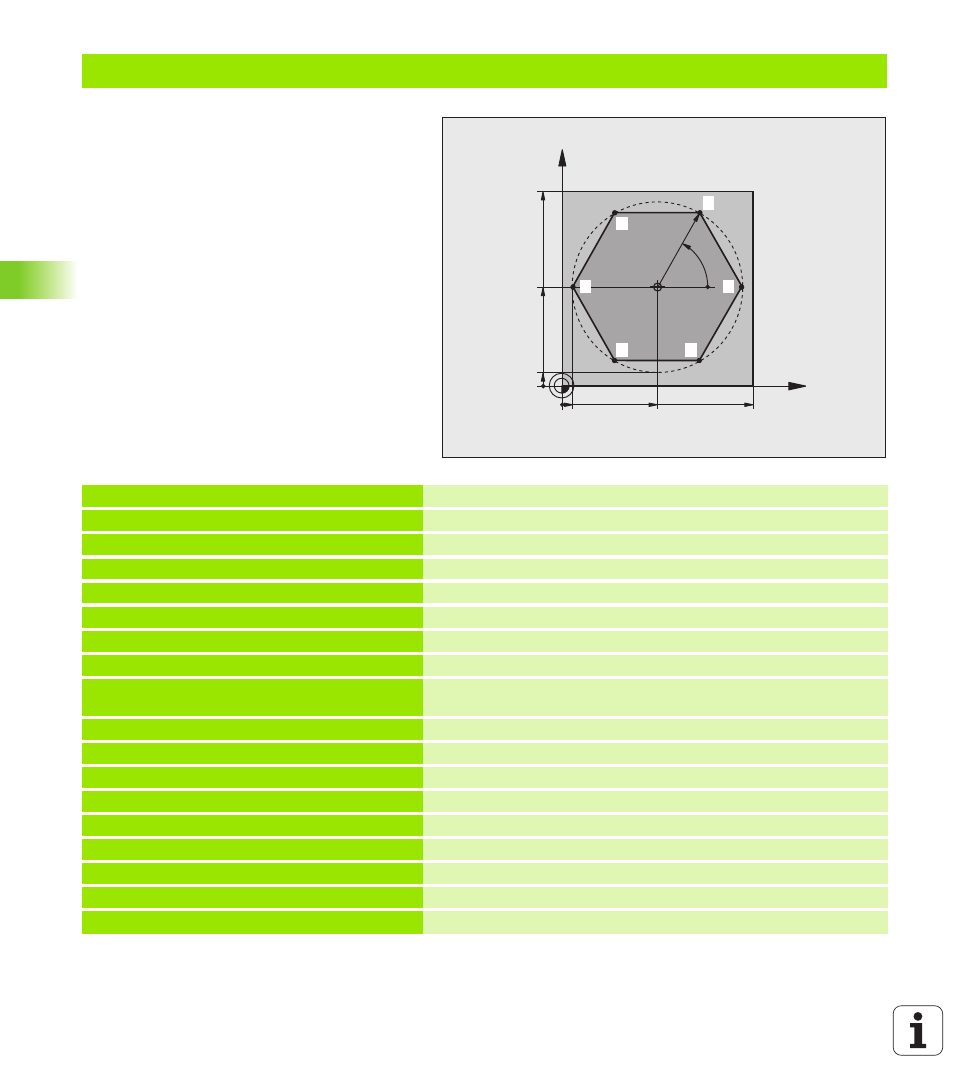

Beispiel: Geradenbewegung polar
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
4 CC X+50 Y+50 Bezugspunkt für Polarkoordinaten definieren
5 L Z+250 R0 FMAX Werkzeug freifahren
6 LP PR+60 PA+180 R0 FMAX Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren
8 APPR PLCT PR+45 PA+180 R5 RL F250 Kontur an Punkt 1 anfahren auf einem Kreis mit tangentialem
Anschluss
9 LP PA+120 Punkt 2 anfahren
10 LP PA+60 Punkt 3 anfahren
11 LP PA+0 Punkt 4 anfahren
12 LP PA-60 Punkt 5 anfahren
13 LP PA-120 Punkt 6 anfahren
14 LP PA+180 Punkt 1 anfahren
15 DEP PLCT PR+60 PA+180 R5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss
16 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
17 END PGM LINEARPO MM
