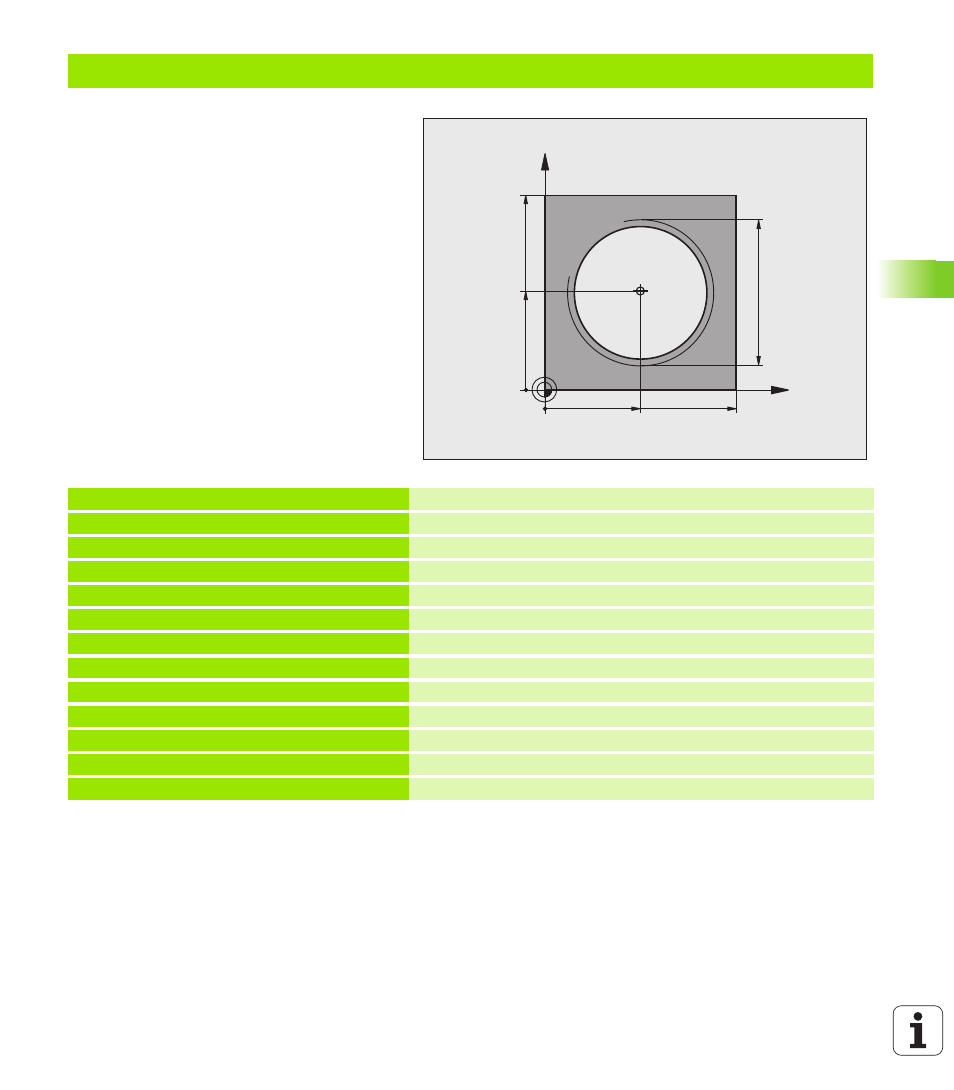

Beispiel: Helix
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400 Werkzeug-Aufruf
4 L Z+250 R0 FMAX Werkzeug freifahren
5 L X+50 Y+50 R0 FMAX Werkzeug vorpositionieren
6 CC Letzte programmierte Position als Pol übernehmen
7 L Z-12,75 R0 F1000 M3 Auf Bearbeitungstiefe fahren
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Kontur anfahren auf einem Kreis mit tangentialem Anschluss
9 CP IPA+3240 IZ+13.5 DR+ F200 Helix fahren
10 DEP CT CCA180 R+2 Kontur verlassen auf einem Kreis mit tangentialem Anschluss
11 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
12 END PGM HELIX MM
