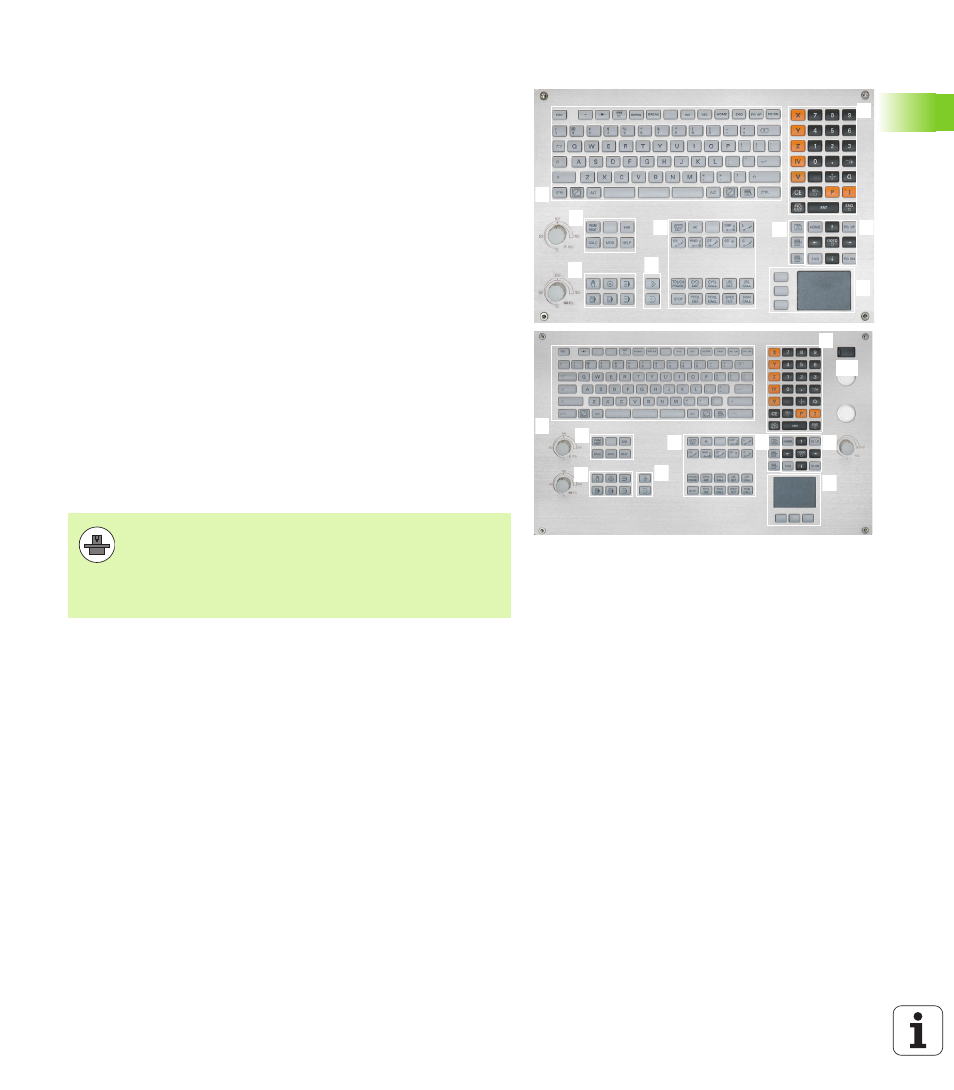

Die TNC wird mit unterschiedlichen Bedienfeldern geliefert. Die
Abbildungen zeigen die Bedienelemente der Bedienfelder TE 730
(15“) und TE 740 (19“):
Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 2
3
5
1 4
6
7 7
1
7 9
8
1 10
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-
Programmierungen.
Zwei-Prozessor-Version: Zusätzliche Tasten zur Windows-
Bedienung
2  Datei-Verwaltung
 Taschenrechner
 MOD-Funktion
 HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen der Programmier-Dialoge
6 Navigations-Tasten und Sprunganweisung GOTO
7 Zahleneingabe und Achswahl
8 Touchpad
9 smarT.NC-Navigationstasten
10 USB-Anschluss
Manche Maschinenhersteller verwenden nicht das
Standard-Bedienfeld von HEIDENHAIN. Beachten Sie in
diesen Fällen das Maschinenhandbuch.
Externe Tasten, wie z.B. NC-START oder NC-STOPP, sind
ebenfalls im Maschinenhandbuch beschrieben.
