HEIDENHAIN iTNC 530 249
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

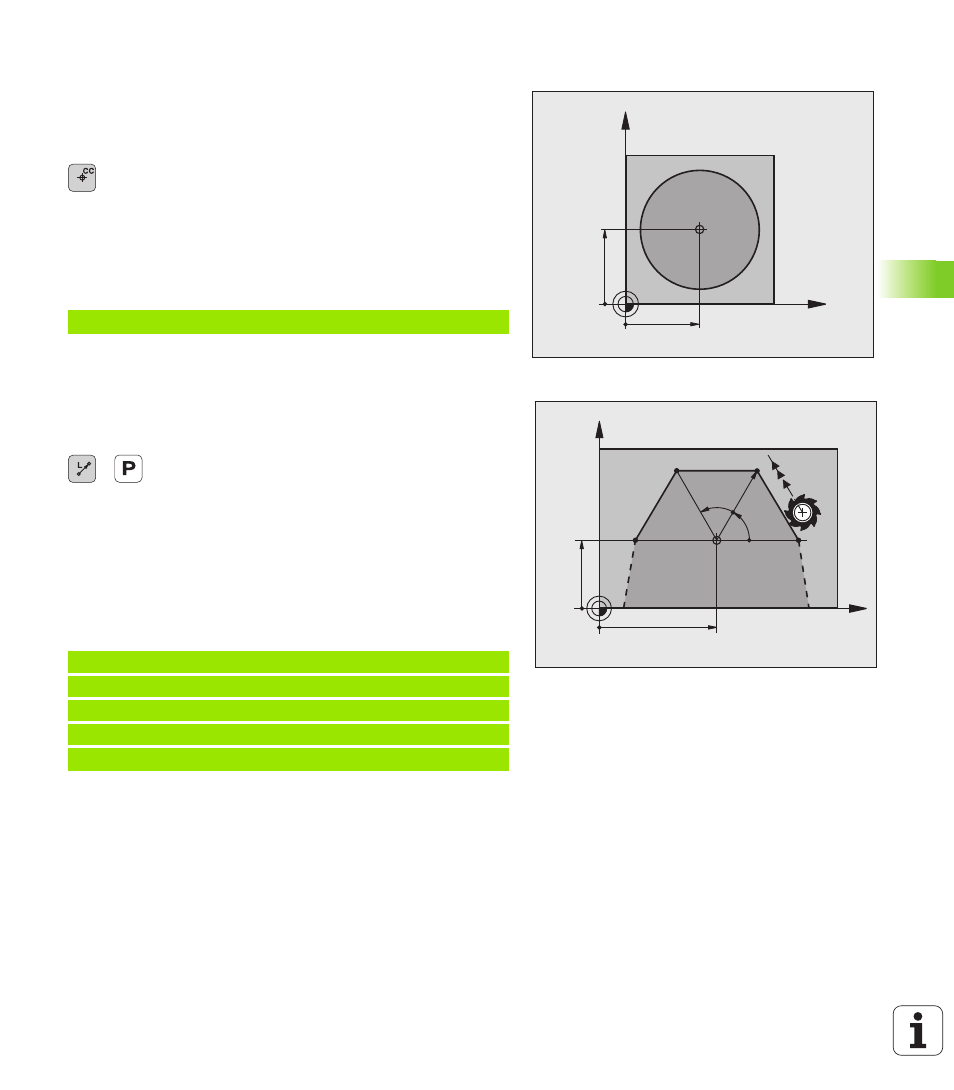

n Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts.
 Koordinaten : Rechtwinklige Koordinaten für den Pol
eingeben oder um die zuletzt programmierte Position
zu übernehmen: Keine Koordinaten eingeben. Den
Pol festlegen, bevor Sie Polarkoordinaten
programmieren. Pol nur in rechtwinkligen
Koordinaten programmieren. Der Pol ist solange
wirksam, bis Sie einen neuen Pol festlegen.
NC-Beispielsätze
Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
 Polarkoordinaten-Radius PR : Abstand des Geraden-
Endpunkts zum Pol CC eingeben
 Polarkoordinaten-Winkel PA : Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von PA ist durch die Winkel-Bezugsachse festgelegt:
 Winkel von der Winkel-Bezugsachse zu PR gegen den
Uhrzeigersinn: PA>0
 Winkel von der Winkel-Bezugsachse zu PR im Uhrzeigersinn: PA<0
NC-Beispielsätze
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
