Programmieren: Mehrachsbearbeitung
12.2 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ungsebene (Sof
tw
ar
e-
Option 1)
Eingabeparameter

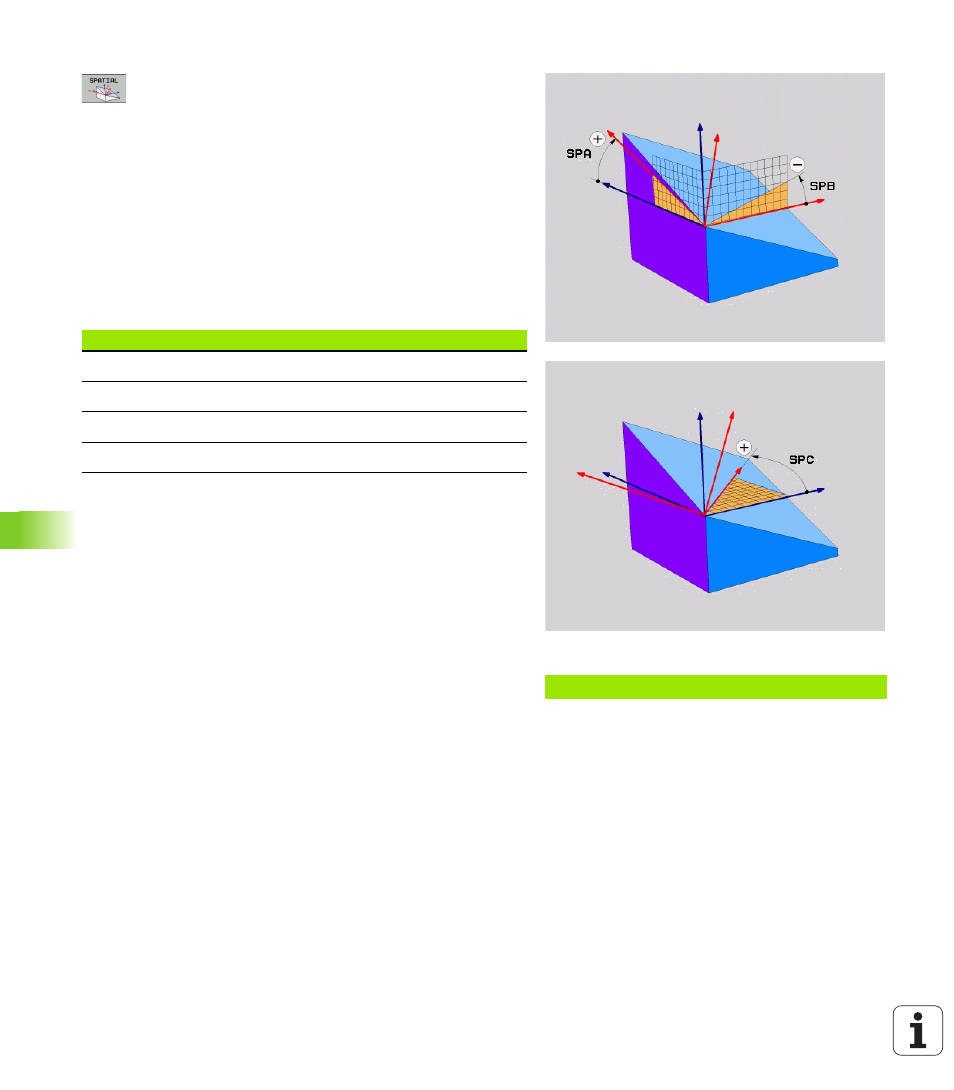

Raumwinkel A?
: Drehwinkel SPA um die
maschinenfeste Achse X (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
Raumwinkel B?
: Drehwinkel SPB um die
maschinenfeste Achse Y (siehe Bild rechts oben).
Eingabebereich von -359.9999° bis +359.9999°
Raumwinkel C?
: Drehwinkel SPC um die
maschinenfeste Achse Z (siehe Bild rechts Mitte).
Eingabebereich von -359.9999° bis +359.9999°
Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 508)
Verwendete Abkürzungen
Beispiel: NC-Satz
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abkürzung
Bedeutung
SPATIAL
Engl. spatial = räumlich
SPA
spatial A: Drehung um X-Achse
SPB
spatial B: Drehung um Y-Achse
SPC
spatial C: Drehung um Z-Achse
