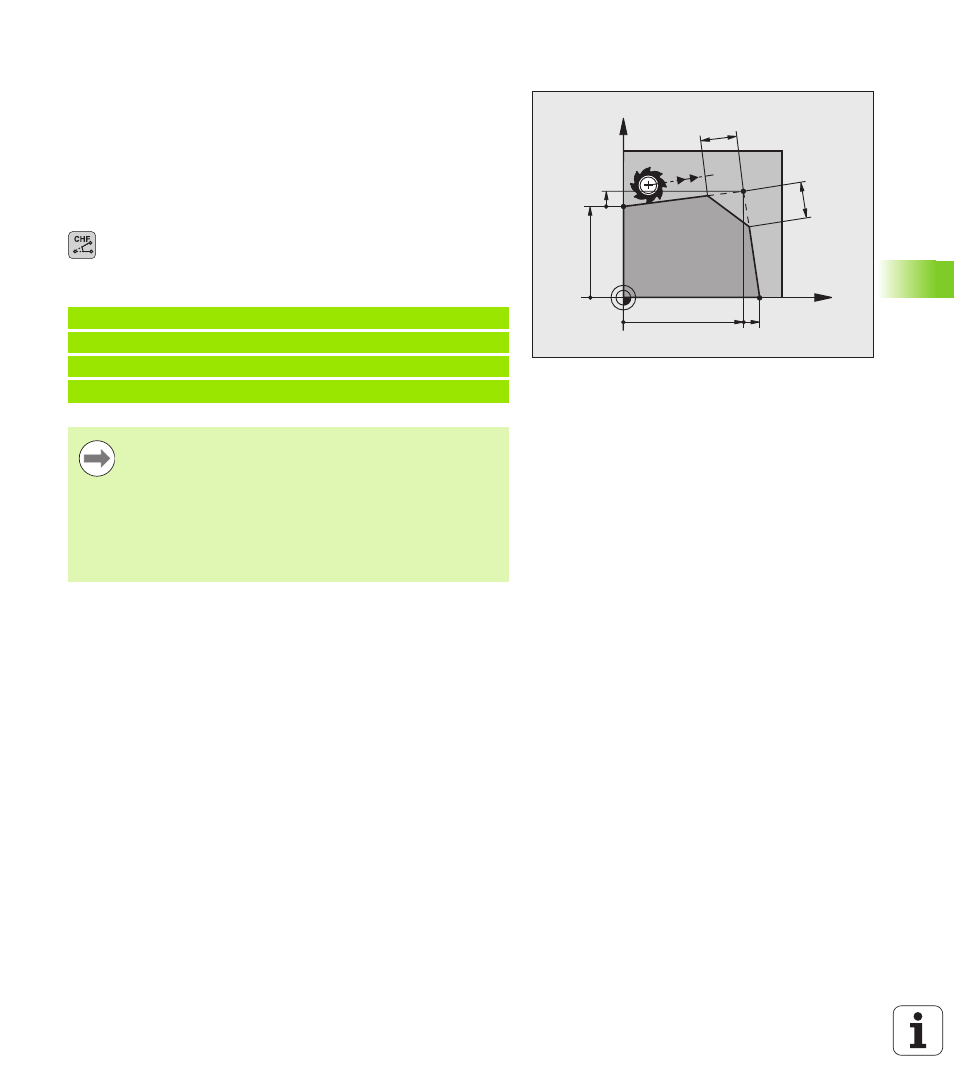

Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
In den Geradensätzen vor und nach dem CHF-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird
Die Radiuskorrektur vor und nach CHF-Satz muss gleich sein
Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
Fasen-Abschnitt
: Länge der Fase, falls nötig:
Vorschub F
(wirkt nur im CHF-Satz)
NC-Beispielsätze
X
Y
40
12
30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Eine Kontur nicht mit einem CHF-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur in
diesem CHF-Satz. Danach ist wieder der vor dem CHF-Satz
programmierte Vorschub gültig.
