Abspanzyklen
Zerspanen Schlichten längs
Abspanzyklen längs/plan wählen
Zerspanen längs wählen
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt X1 bis
Endpunkt Z2.
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten

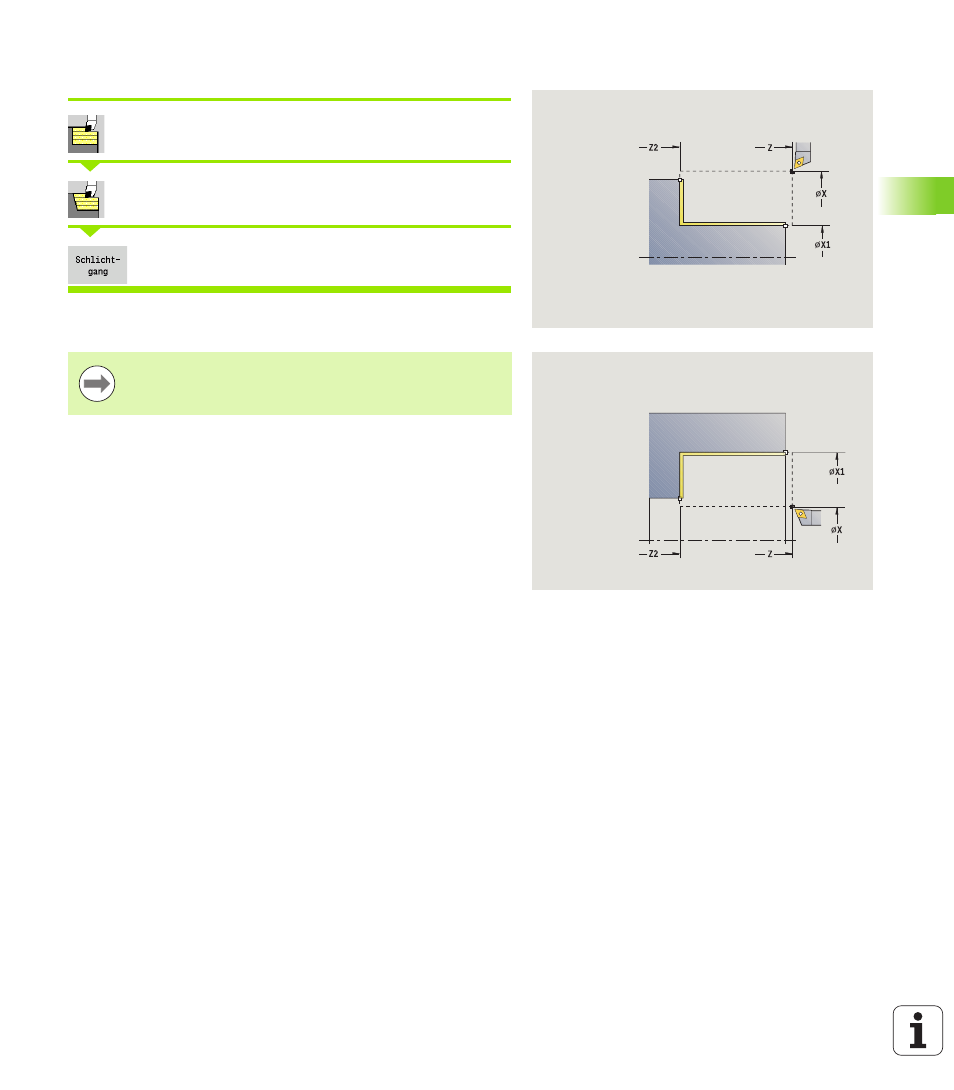

Zyklusausführung
1 fährt in Planrichtung vom Startpunkt zum Anfangspunkt X1
2 schlichtet zuerst in Längs-, dann in Planrichtung
3 fährt in Längsrichtung zum Startpunkt zurück
4 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an
Das Werkzeug fährt am Ende des Zyklus auf den
Startpunkt zurück.
Zyklusparameter
X, Z
Startpunkt
X1 Anfangspunkt Kontur
Z2 Endpunkt Kontur
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
