HEIDENHAIN CNC PILOT 620/640 453
5.15
K
o
nt
ur
en
der
YZ-Ebene

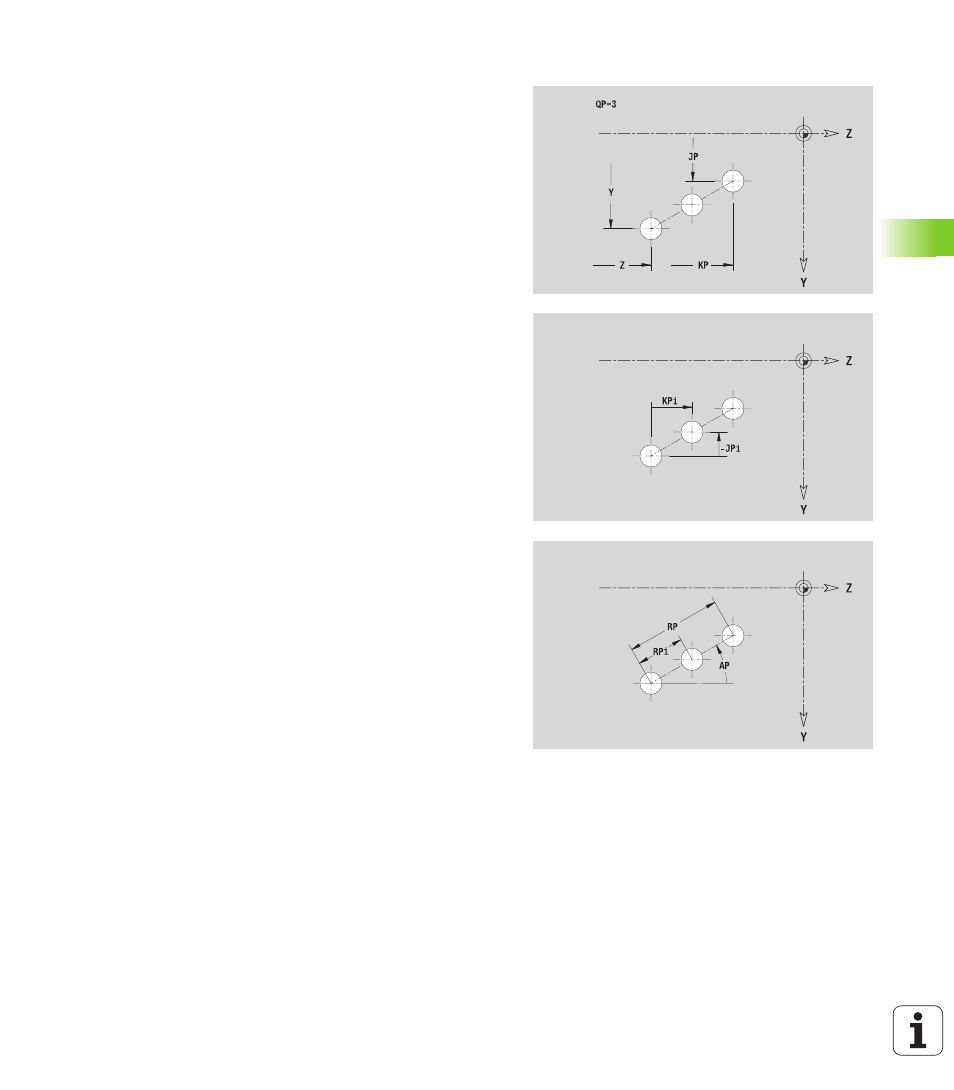

Lineares Muster YZ-Ebene
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe bzw.
Bohrtiefe (–1*BT).
 ein G481 mit den Parametern des Musters.
 die G-Funktion und Parameter der Figur/der Bohrung.
 ein G309.
Referenzdaten YZ-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
XR Bezugsdurchmesser
Parameter Muster
Y, Z
1. Musterpunkt
QP Anzahl Musterpunkte
JP, KP Endpunkt Muster (kartesische Koordinaten)
JPi, KPi Abstand zwischen zwei Musterpunkten (in Y-, Z-
Richtung)
AP Lagewinkel
RP Gesamtlänge Muster
RPi Abstand zwischen zwei Musterpunkten
Parameter der gewählten Figur/der Bohrung
