HEIDENHAIN CNC PILOT 620/640 407
5.12
Stir
nfläc
h
enk
ont
ur
en
in
smar
t.T
u
rn

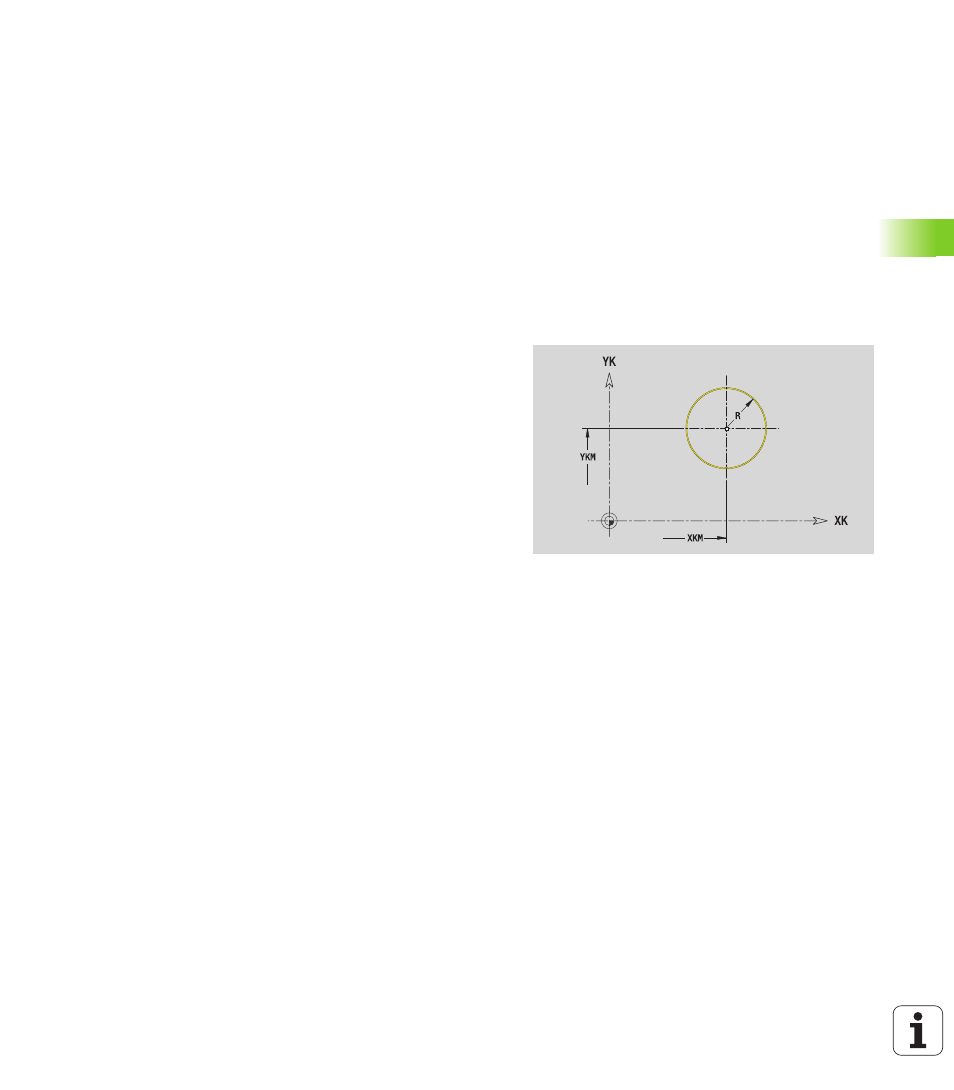

Kreis Stirnfläche
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G304 mit den Parametern der Figur.
 ein G309.
QF Fräsort:
 0: Auf der Kontur
 1: Innen/links
 2: Außen/rechts
HF Richtung:
 0: Gegenlauf
 1: Gleichlauf
DF Fräserdurchmesser
WF Winkel der Fase
BR Fasenbreite
RB Rückzugsebene
Referenzdaten Stirnfläche
ID
Konturname
PT Frästiefe
ZR Bezugsmaß
Parameter Figur
XKM, YKM Figurmittelpunkt (kartesische Koordinaten)
R
Radius
