HEIDENHAIN CNC PILOT 620/640 183
4.4
Abspanzyklen

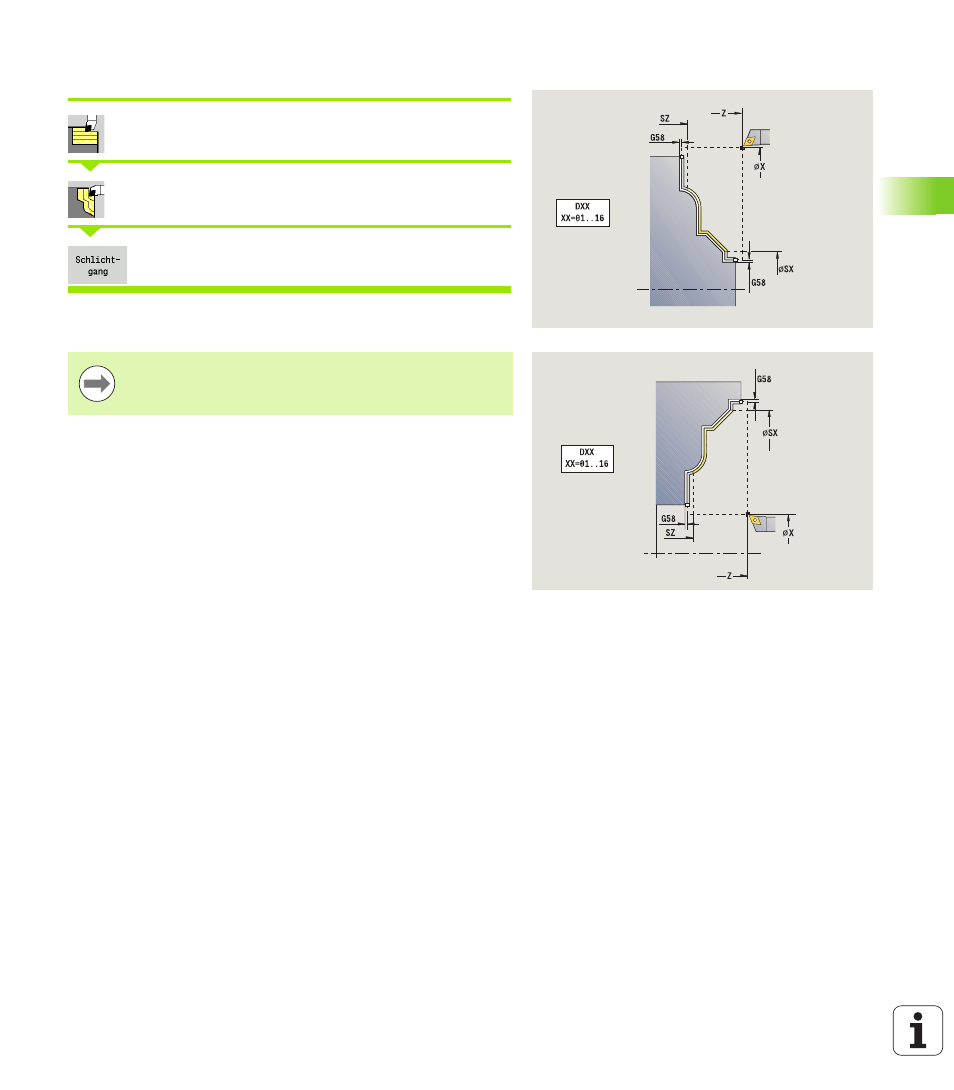

Zerspanen, ICP-Konturparallel Schlichten plan
Abspanzyklen längs/plan wählen
ICP-Konturparallel plan wählen
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den in der ICP-Kontur beschriebenen
Konturabschnitt. Das Werkzeug bleibt am Ende des Zyklus stehen.
Das Werkzeug taucht mit dem maximal möglichen Winkel
ein, das Restmaterial bleibt stehen.
Zyklusparameter
X, Z
Startpunkt
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
DXX Additive Korrekturnummer: 1-16 (siehe Seite 125)
G58 Aufmaß konturparallel
DI Aufmaß achsparallel X
DK Aufmaß achsparallel Z
SX, SZ Schnittbegrenzungen (siehe Seite 125)
G47 Sicherheitsabstand (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
