280 Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen

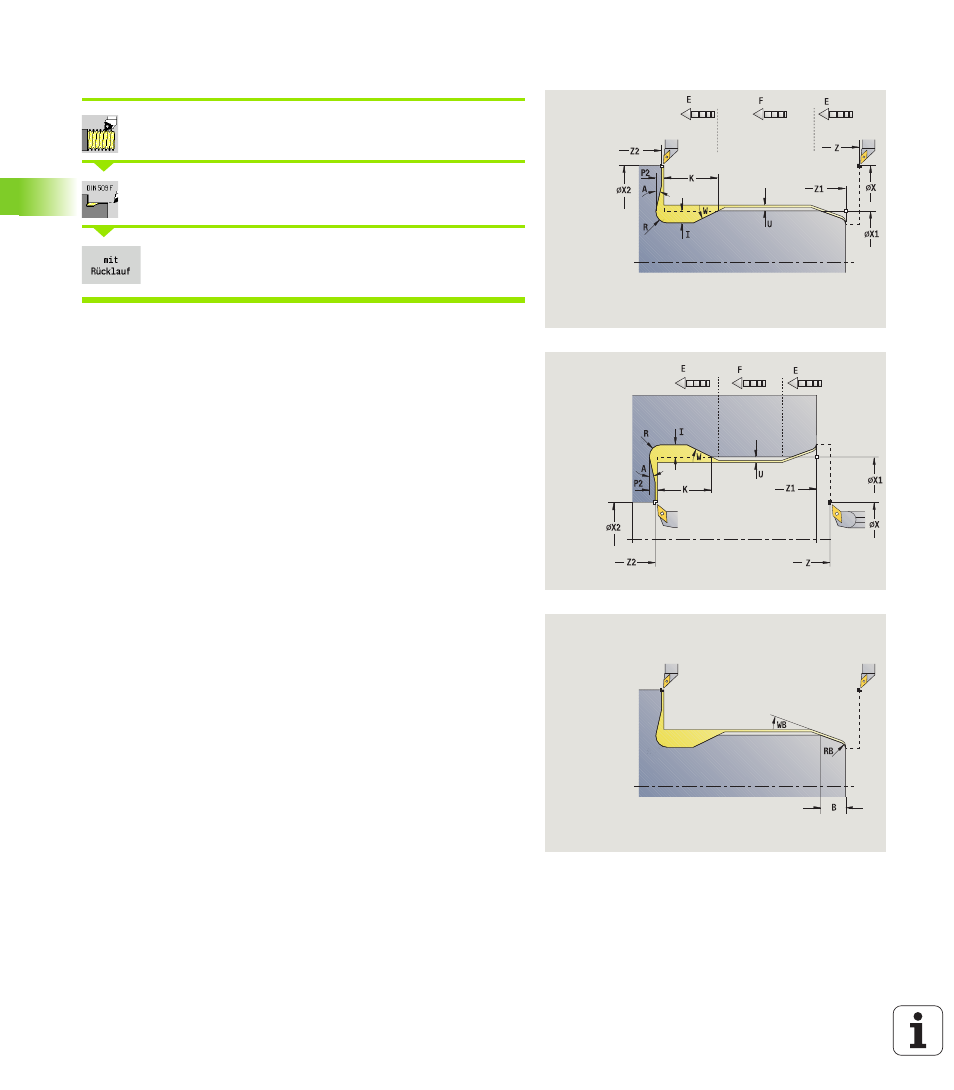

Freistich DIN 509 F
Gewindeschneiden wählen
Freistich DIN 509 F wählen
 Aus: Werkzeug bleibt am Ende des Zyklus stehen
 Ein: Werkzeug fährt auf den Startpunkt zurück
Der Zyklus fertigt den Gewindefreistich DIN 509 Form F, einen
Zylinderanschnitt, den vorgelagerten Zylinder und die anschließende
Planfläche. Für den Bereich des Zylinders können Sie ein
Schleifaufmaß definieren. Der Zylinderanschnitt wird ausgeführt,
wenn Sie Zylinderanschnittlänge oder Anschnittradius angeben.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Startpunkt Zylinder
X2, Z2 Endpunkt Planfläche
U Schleifaufmaß für den Bereich des Zylinders (default: 0)
E Reduzierter Vorschub für das Eintauchen und für den
Zylinderanschnitt (default: Vorschub F)
I Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
R Freistichradius auf beiden Seiten des Freistichs (default:
Normtabelle)
P2 Plantiefe (default: Normtabelle)
A Planwinkel (default: Normtabelle)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B Zylinderanschnittlänge (default: kein Gewindeanschnitt)
WB Anschnittwinkel (default: 45 °)
RB Anschnittradius (default: keine Eingabe = kein Element):
Positiver Wert = Anschnittradius, negativer Wert = Fase
G47 Sicherheitsabstand (siehe Seite 125) – wird nur bei „mit
Rücklauf“ ausgewertet
