386 ICP-Programmierung
5.8
K
ont
ur
element
e
Dr
ehk
ont
ur

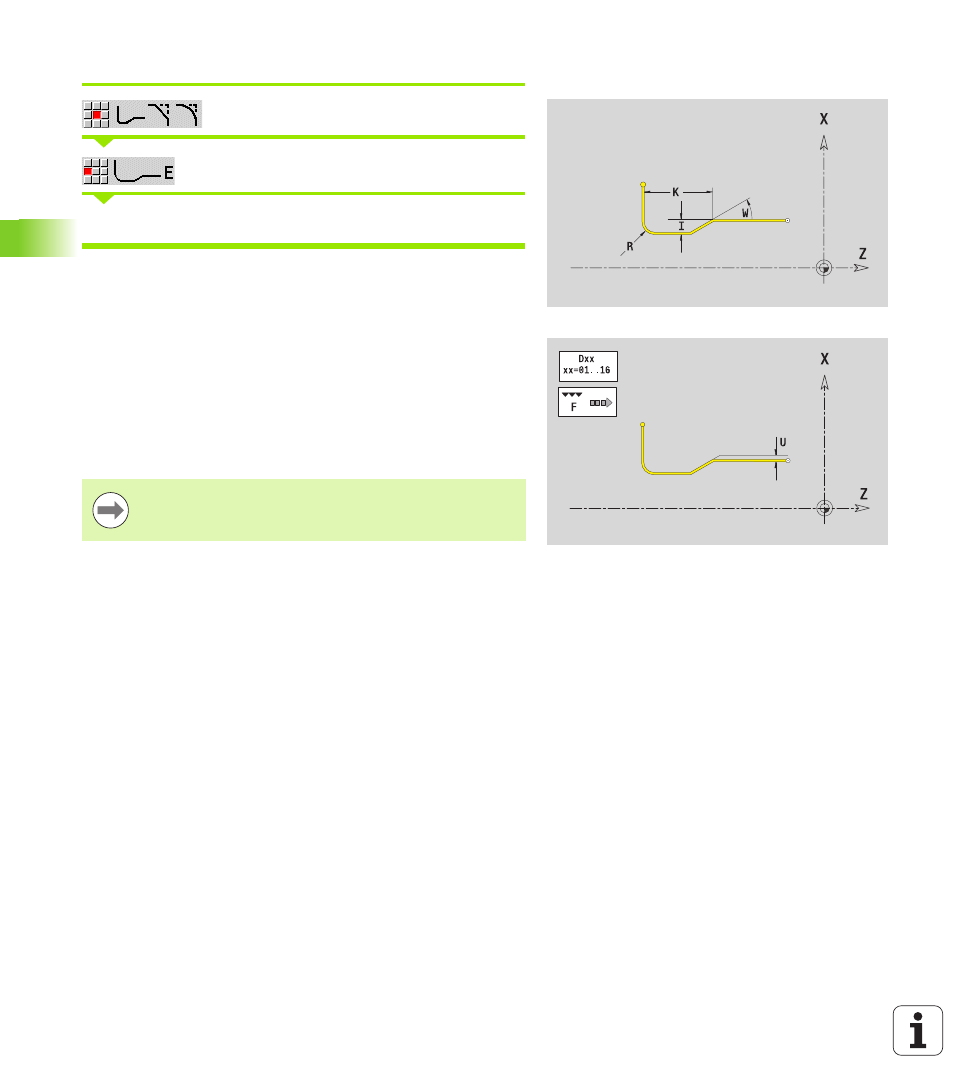

Freistich DIN 509 E
Formelemente wählen
Freistich DIN 509 E wählen
Freistichparameter eingeben
ICP generiert in smart.Turn ein G25.
Parameter, die Sie nicht eingeben, ermittelt die CNC PILOT anhand
des Durchmessers aus der Normtabelle (siehe “DIN 509 E –
Freistichparameter” auf Seite 579).
Parameter
I
Freistichtiefe (Radiusmaß) (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
R Freistichradius (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
U, F, D, FP: siehe Bearbeitungsattribute Seite 359
Freistiche können nur zwischen zwei Linearelementen
programmiert werden. Eines der beiden Linearelemente
muss parallel zur X-Achse verlaufen.
