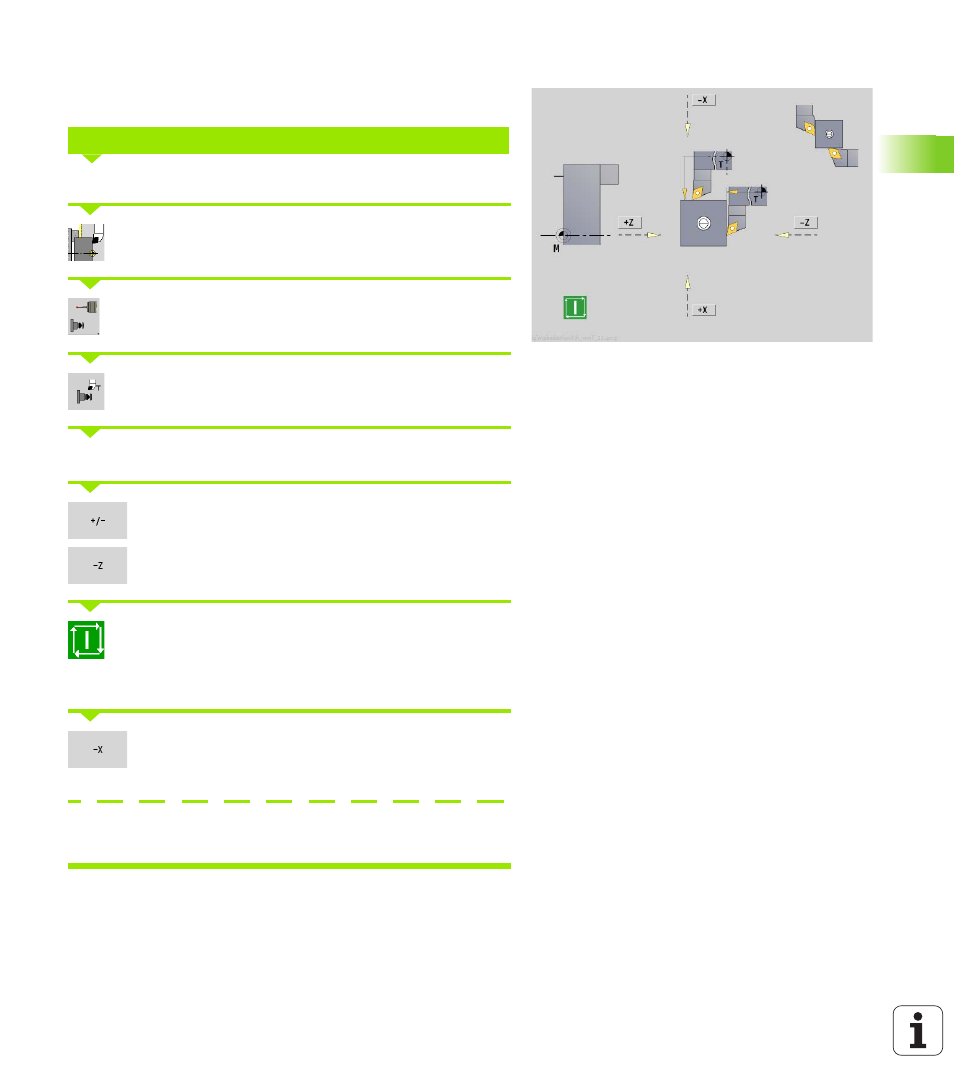

Tischtastsystem kalibrieren
Mit der Funktion „Tischtastsystem kalibrieren“ können Sie die
genauen Positionswerte des Tischtastsystems ermitteln.
Genau vermessenes Werkzeug bzw. Referenzwerkzeug einwechseln
Einrichten wählen
Tastsystem wählen
Tischtastsystem wählen
Werkzeug für erste Mess-Richtung vorpositionieren.
Positive oder negative Verfahrrichtung einstellen.
Softkey entsprechend der Mess-Richtung drücken
(Beispiel –Z-Richtung).
Zyklus-Start drücken – das Werkzeug verfährt in
Mess-Richtung. Beim Auslösen wird die Position des
Tastsystems ermittelt und gespeichert. Das
Werkzeug fährt auf den Ausgangspunkt zurück.
Softkey „Zurück” um den Kalibriervorgang zu
beenden. Die ermittleten Kalibrierwerte werden
gespeichert, oder
Werkzeug für nächste Mess-Richtung vorpositionieren und Vorgang
erneut ausführen (maximal 4 Messrichtungen)
TASTSYSTEM-POSITION ERMITTELN
