424 ICP-Programmierung
5.14
K
o
nt
ur
en
der
XY
-Ebene
5.14 Konturen der XY-Ebene
ICP stellt im smart.Turn folgende Konturen für die Bearbeitung mit der
Y-Achse zur Verfügung:
 komplexe Konturen, die mit einzelnen Konturelementen definiert
werden
 Figuren
 Bohrungen
 Muster von Figuren oder Bohrungen
 Einzelfläche
 Mehrkant
Konturelemente der XY-Ebene vermaßen Sie kartesisch oder polar.
Die Umschaltung erfolgt per Softkey (siehe Tabelle). Für die Definition
eines Punktes können Sie kartesische Koordinaten und
Polarkoordinaten mischen.

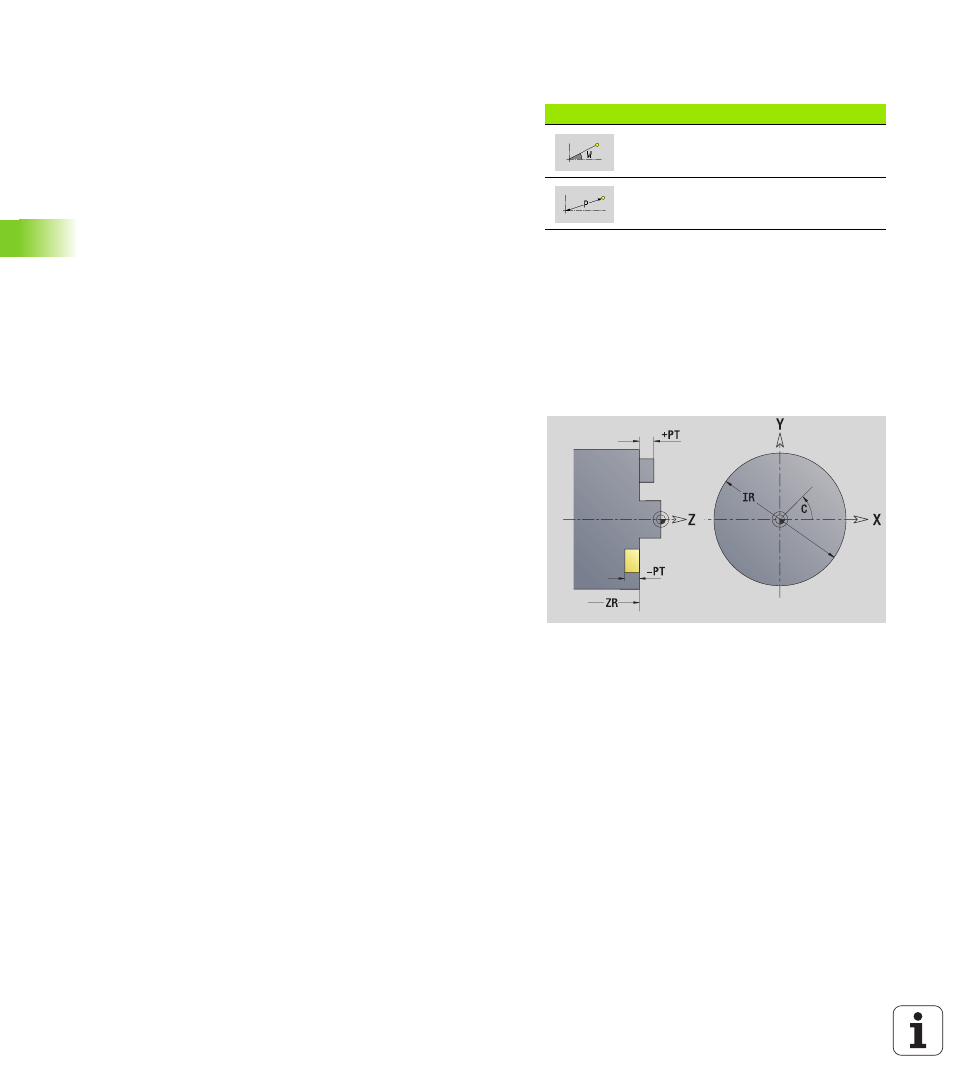

Referenzdaten XY-Ebene
Den Referenzdaten folgt die Konturdefinition mit einzelnen
Konturelementen.
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern Bezugsmaß,
Spindelwinkel und Begrenzungsdurchmesser. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G309 am Ende der Konturbeschreibung.
Softkeys für Polarkoordinaten
Schaltet das Feld auf die Eingabe des
Winkels W um.
Schaltet das Feld auf die Eingabe des
Radius P um.
Referenzdaten der Fräsbearbeitungen
ID
Konturname
PT Frästiefe
C Spindelwinkel
IR Begrenzungsdurchmesser
ZR Bezugsmaß
