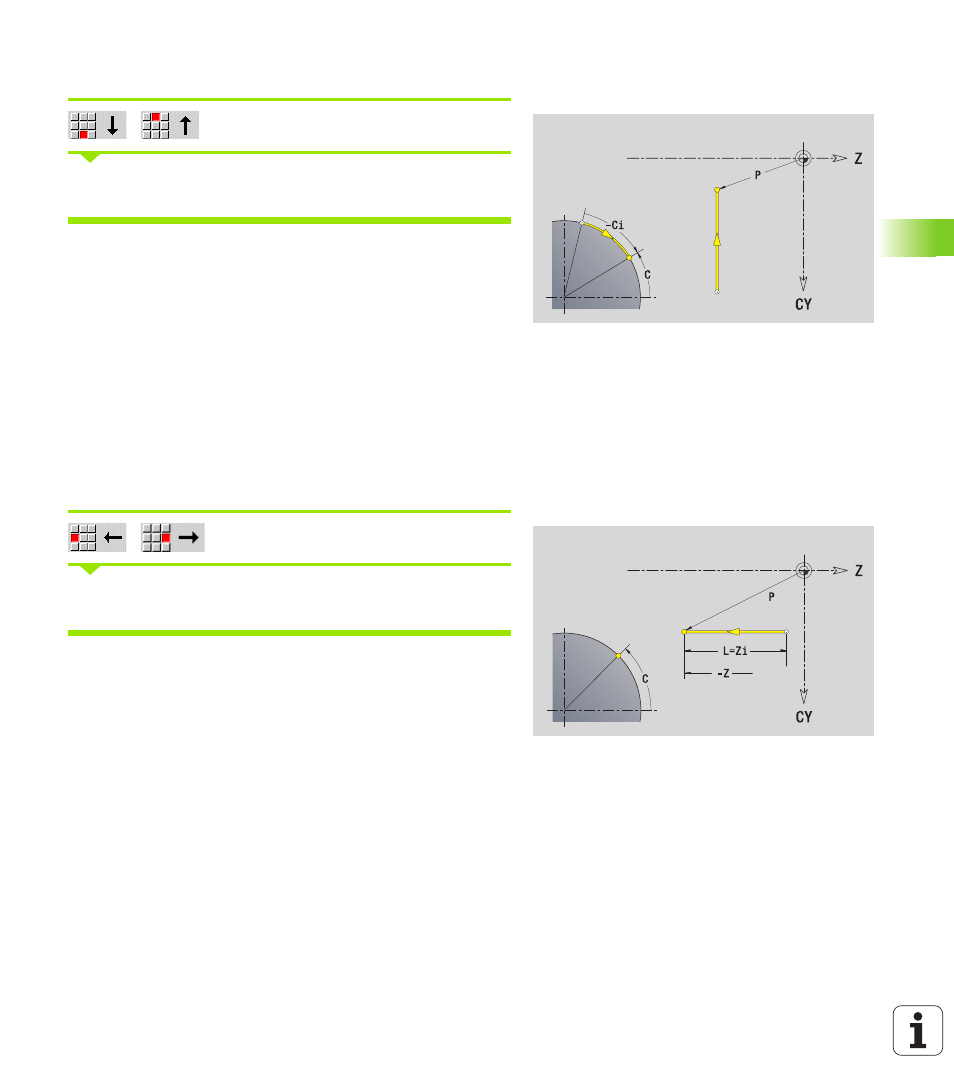

Vertikale Linien Mantelfläche
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G111.
Horizontale Linien Mantelfläche
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G111.
Parameter
CY
Zielpunkt als Streckenmaß (Bezug: Durchmesser XS)
CYi
Zielpunkt inkremental als Streckenmaß (Bezug:
Durchmesser XS)
P
Zielpunkt als polarer Radius
C
Zielpunkt polar – Winkel
Ci
Zielpunkt inkremental, polar – Winkel
L
Länge der Linie
F: siehe Bearbeitungsattribute Seite 359
Parameter
Z
Zielpunkt
Zi
Zielpunkt inkremental
P
Zielpunkt als polarer Radius
L
Länge der Linie
F: siehe Bearbeitungsattribute Seite 359
