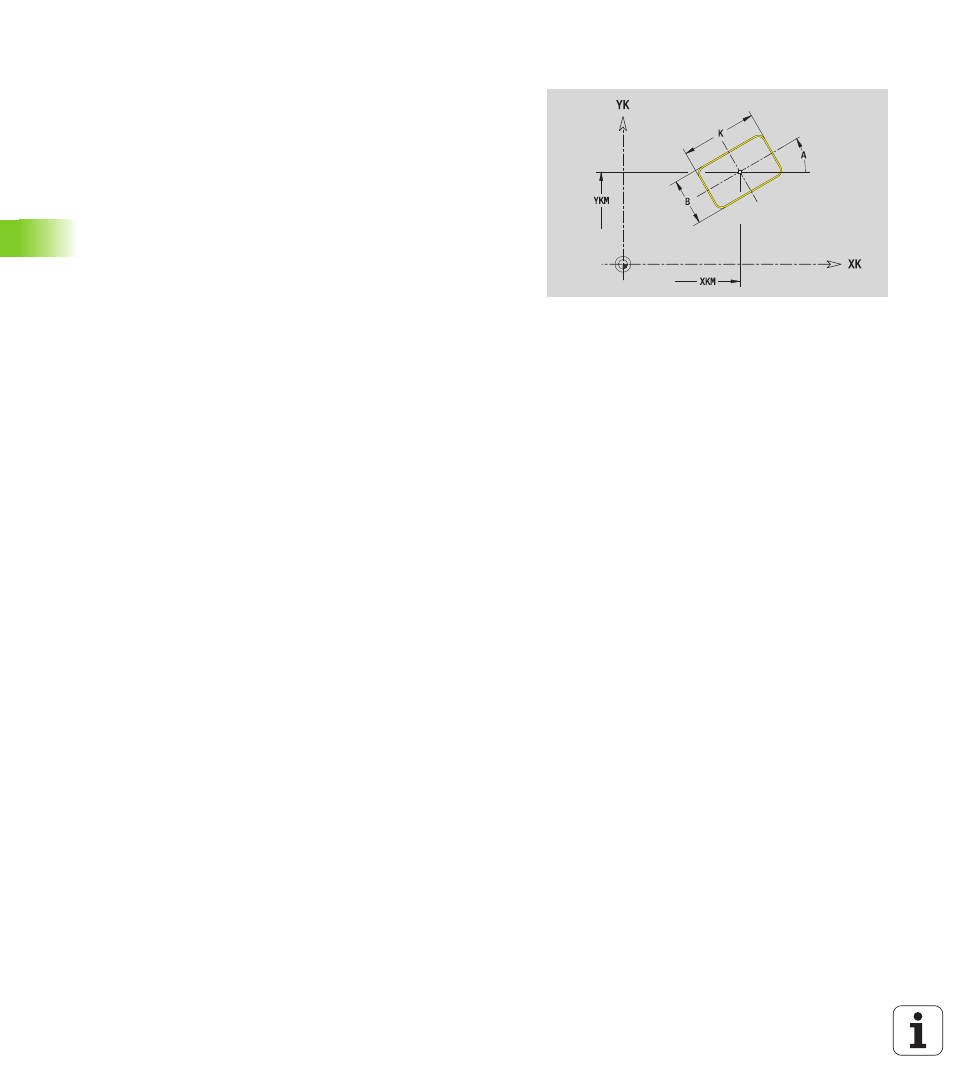

Rechteck Stirnfläche
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G305 mit den Parametern der Figur.
 ein G309.
Referenzdaten Stirnfläche
ID
Konturname
PT Frästiefe
ZR Bezugsmaß
Parameter Figur
XKM, YKM Figurmittelpunkt (kartesische Koordinaten)
A
Lagewinkel (Bezug: XK-Achse)
K Länge
B Breite
BR Verrundung
