HEIDENHAIN CNC PILOT 620/640 447
5.15
K
o
nt
ur
en
der
YZ-Ebene

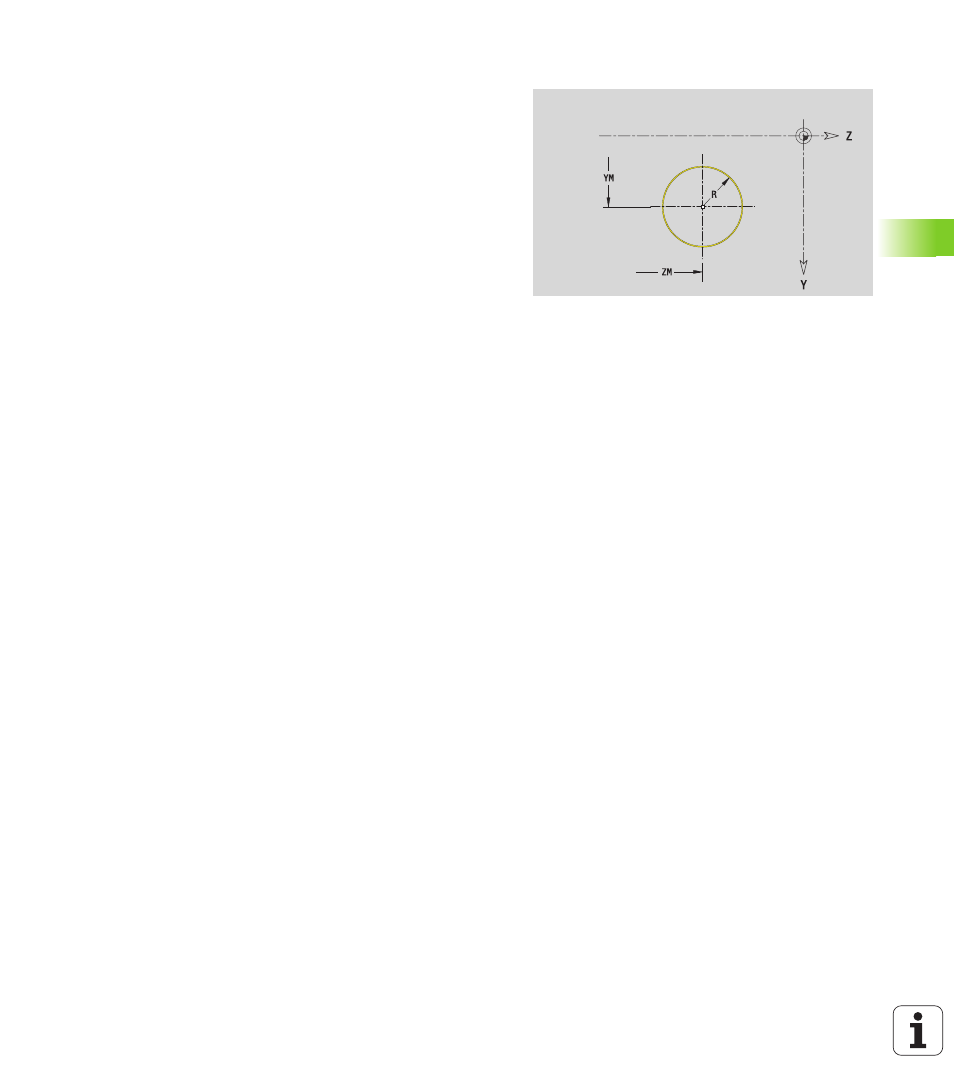

Kreis YZ-Ebene
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G384 mit den Parametern der Figur.
 ein G309.
Referenzdaten YZ-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
XR Bezugsdurchmesser
Parameter Figur
YM, ZM
Figurmittelpunkt
R Radius
