HEIDENHAIN CNC PILOT 620/640 429
5.14
K
o
nt
ur
en
der
XY
-Ebene

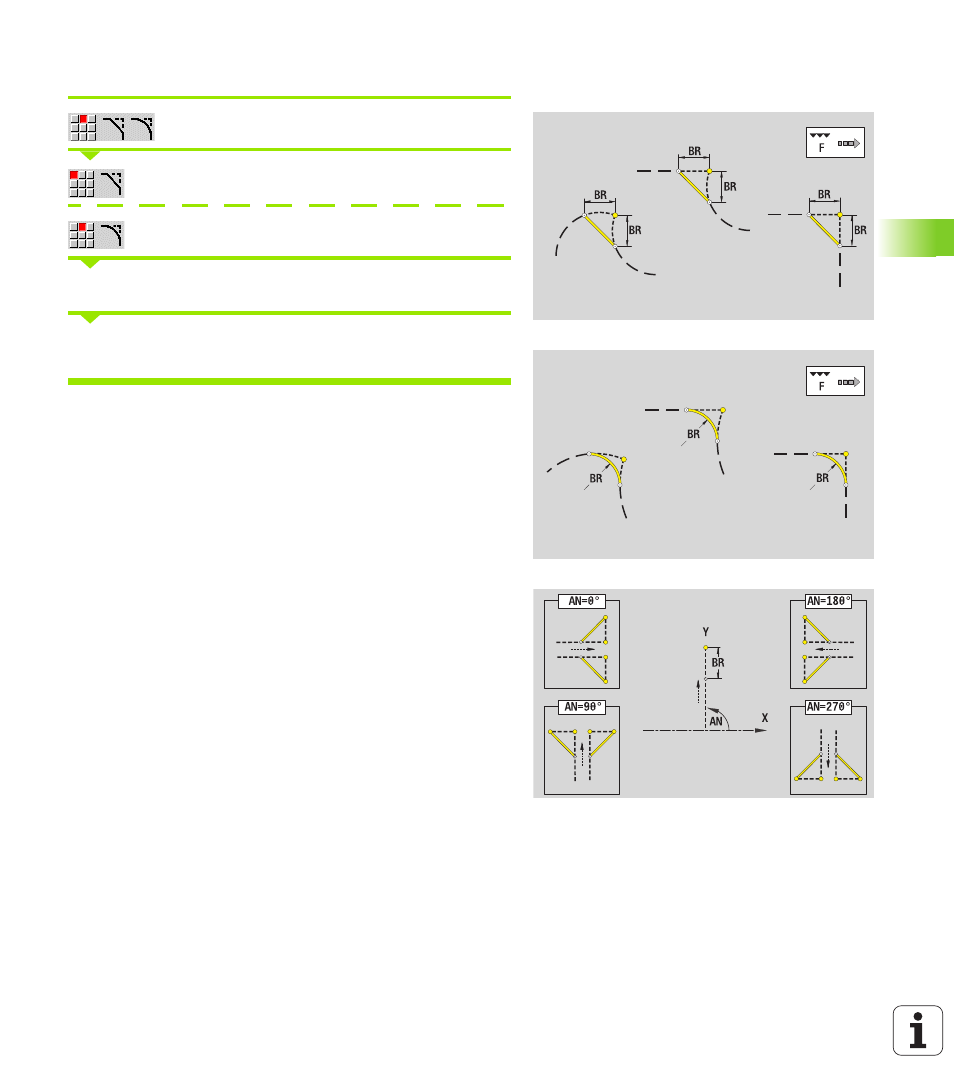

Fase/Verrundung XY-Ebene
Formelemente wählen
Fase wählen
Verrundung wählen
Fasenbreite BR bzw. den Rundungsradius BR eingeben.
Fase/Verrundung als erstes Konturelement: Elementlage AN
eingeben.
Fasen/Verrundungen werden auf Konturecken definiert. Eine
„Konturecke“ ist der Schnittpunkt aus ein- und ausführendem
Konturelement. Die Fase/Verrundung kann erst berechnet werden,
wenn das ausführende Konturelement bekannt ist.
ICP integriert die Fase/Verrundung in smart.Turn in das Basiselement
G171, G172 oder G173.
Kontur beginnt mit einer Fase/Rundung:
Geben Sie die Position der
„gedachten Ecke“ als Startpunkt an. Anschließend wählen Sie das
Formelement Fase oder Rundung aus. Da das „einführende
Konturelement“ fehlt, bestimmen Sie mit Elementlage AN die
eindeutige Lage der Fase/Verrundung.
ICP wandelt eine Fase/Verrundung am Konturanfang in ein Linear-
bzw. Zirkularelement um.
Parameter
BR
Fasenbreite/Verrundungsradius
AN Elementlage
F: siehe Bearbeitungsattribute Seite 359
