310 Teach-in-Mode
4.8 F
räszyklen
ICP-Kontur axial
Fräsen wählen
Kontur axial ICP wählen
Abhängig von den Parametern fräst der Zyklus eine Kontur bzw.
schruppt/schlichtet eine Tasche auf der Stirnfläche.

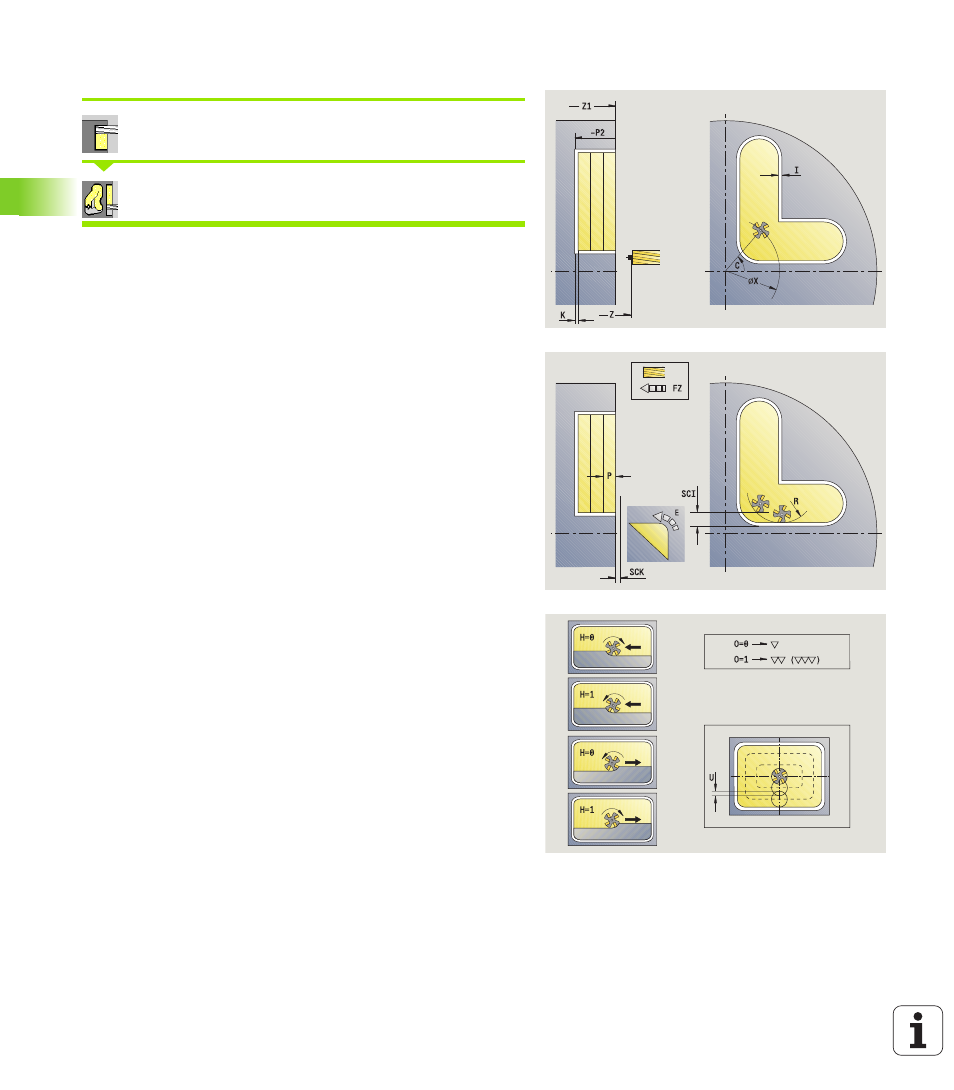

Zyklusparameter
(erstes Eingabefenster)
X, Z Startpunkt
C Spindelwinkel (C-Achsposition)
Z1 Fräsoberkante (default: Startpunkt Z)
P2 Frästiefe
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
P Zustelltiefe (default: gesamte Tiefe in einer Zustellung)
FZ Zustellvorschub (default: aktiver Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default:
aktiver Vorschub)
FK ICP-Konturnummer
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
Zyklusparameter (zweites Eingabefenster)
O Schruppen oder Schlichten – nur beim Taschenfräsen
 0: Schruppen
 1: Schlichten
 2: Entgraten
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
U Überlappungsfaktor (Bereich: 0 < U < 1)
 U=0 oder keine Eingabe: Konturfräsen
 U>0: Taschenfräsen – minimale
Überlappung der Fräsbahnen=U*Fräserdurchmesser
JK Konturfräsen (Eingabe wird nur bei Konturfräsen
ausgewertet)
 0: auf der Kontur
 1: innerhalb der Kontur
 2: außerhalb der Kontur
