HEIDENHAIN CNC PILOT 620/640 427
5.14
K
o
nt
ur
en
der
XY
-Ebene

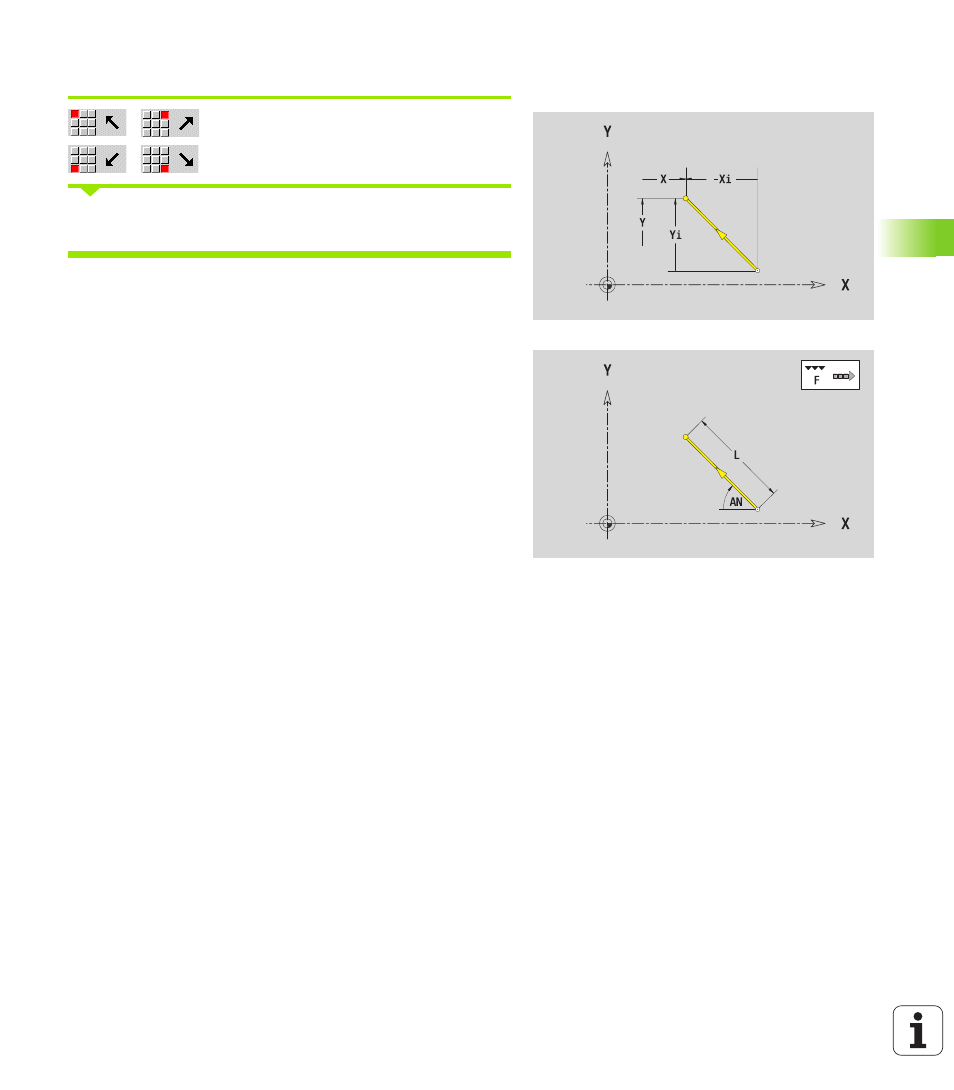

Linie im Winkel XY-Ebene
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G171.
Parameter
X, Y
Zielpunkt
Xi, Yi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W Zielpunkt polar – Winkel
P Zielpunkt polar
AN Winkel zur X-Achse (Winkelrichtung siehe Hilfebild)
L Länge der Linie
ANn Winkel zum nachfolgenden Element
ANp Winkel zum vorherigen Element
F: siehe Bearbeitungsattribute Seite 359
