436 ICP-Programmierung
5.14
K
o
nt
ur
en
der
XY
-Ebene

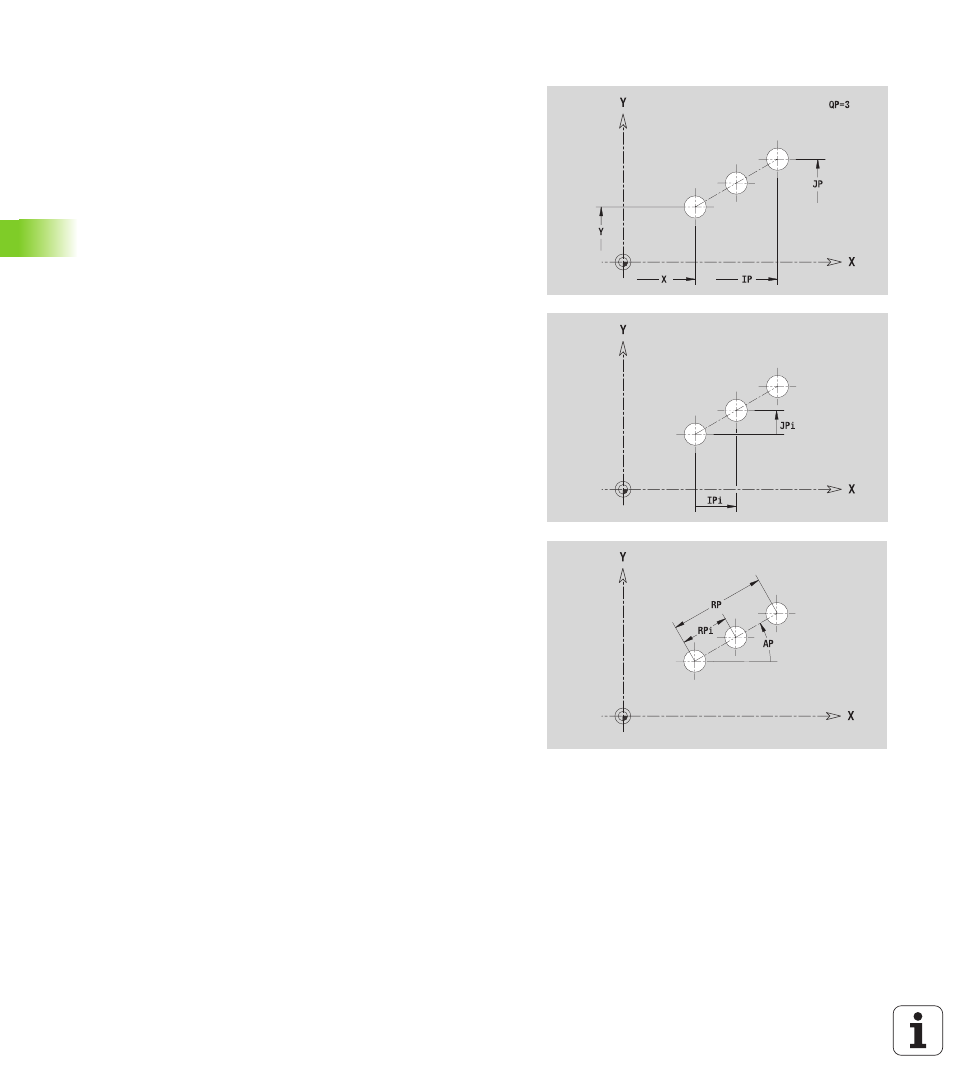

Lineares Muster XY-Ebene
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern
Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei
geschachtelten Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe bzw.
Bohrtiefe (–1*BT).
 ein G471 mit den Parametern des Musters.
 die G-Funktion und Parameter der Figur/der Bohrung.
 ein G309.
Referenzdaten XY-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
IR Begrenzungsdurchmesser
ZR Bezugsmaß
Parameter Muster
X, Y
1. Musterpunkt
QP Anzahl Musterpunkte
IP, JP Endpunkt Muster (kartesische Koordinaten)
IPi, JPi Abstand zwischen zwei Musterpunkten (in X-, Y-
Richtung)
AP Lagewinkel
RP Gesamtlänge Muster
RPi Abstand zwischen zwei Musterpunkten
Parameter der gewählten Figur/der Bohrung
