394 ICP-Programmierung
5.9
K
o
nt
ur
element
e
Stir
nfläc
h
e

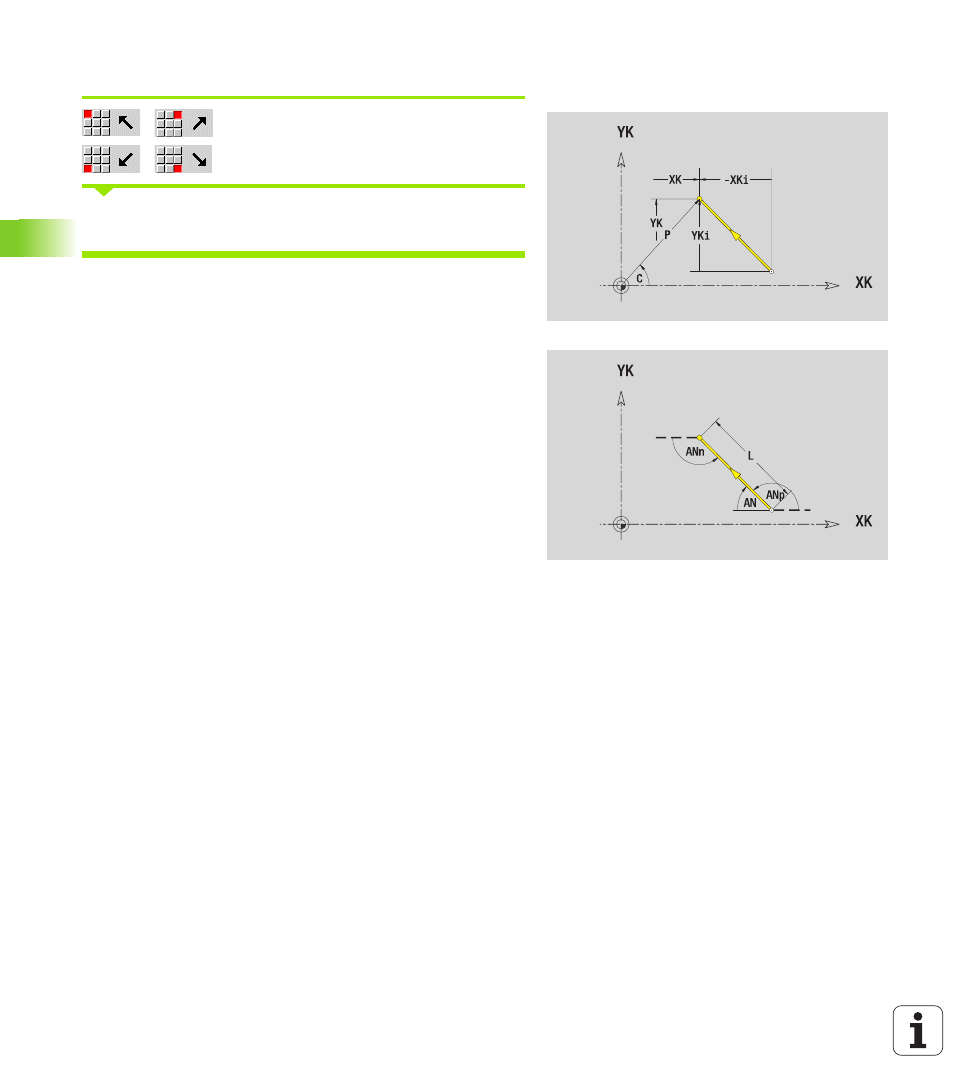

Linie im Winkel Stirnfläche
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G101.
Parameter
XK, YK
Zielpunkt kartesisch
XKi, YKi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
C Zielpunkt polar – Winkel
P Zielpunkt polar
AN Winkel zur XK-Achse (Winkelrichtung siehe Hilfebild)
L Länge der Linie
ANn Winkel zum nachfolgenden Element
ANp Winkel zum vorherigen Element
F: siehe Bearbeitungsattribute Seite 359
