HEIDENHAIN CNC PILOT 620/640
187
4.4
Abspanzyklen

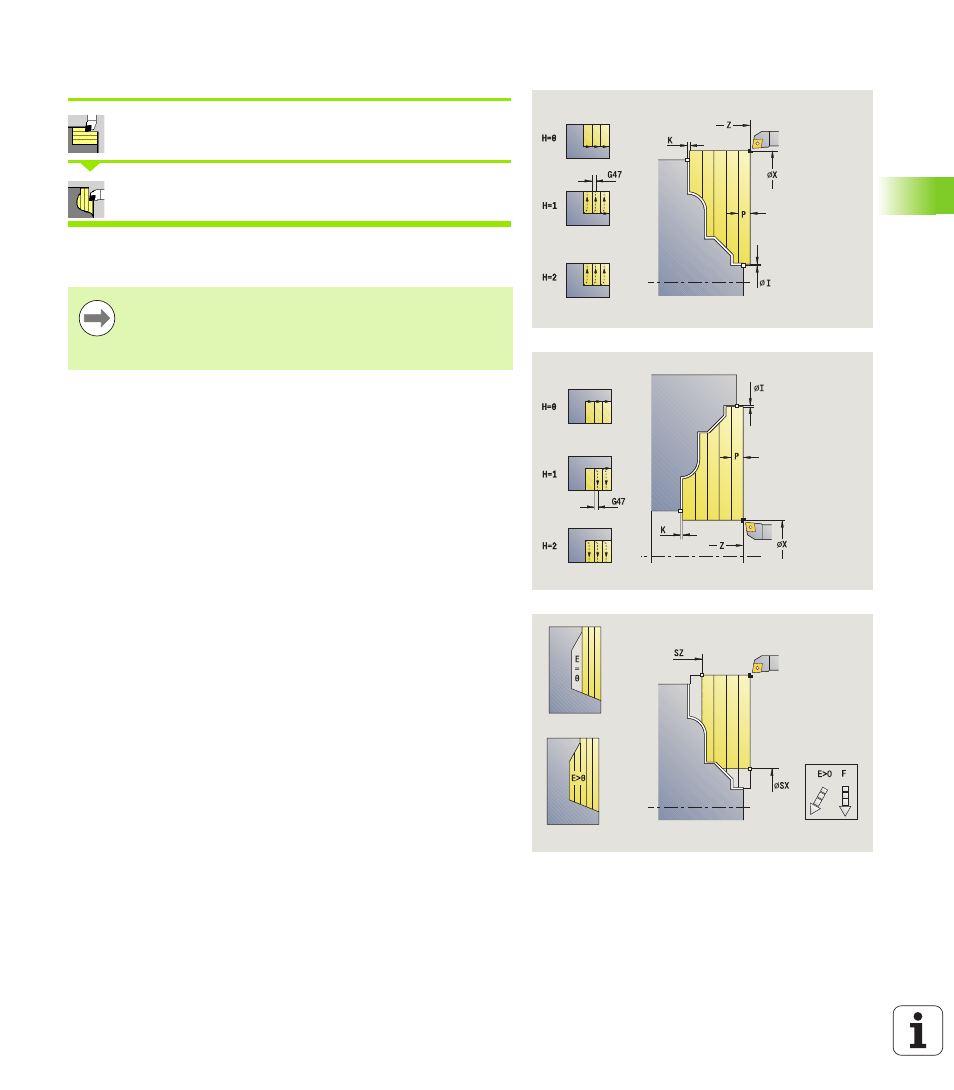

ICP-Zerspanen plan
Abspanzyklen längs/plan wählen
ICP-Zerspanen plan wählen
Der Zyklus schruppt den durch Startpunkt und der ICP-Kontur
beschriebenen Bereich unter Berücksichtigung der Aufmaße.
Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
FK
ICP-Fertigteil: Name der zu bearbeitenden Kontur
P
Zustelltiefe: maximale Zustelltiefe
H
Konturglättung
0: mit jedem Schnitt
1: mit dem letzten Schnitt
2: kein Glättungsschnitt
I, K
Aufmaß X, Z
E
Eintauchverhalten:
Keine Eingabe: automatische Vorschubreduzierung
E=0: kein Eintauchen
E>0: verwendeter Eintauchvorschub
SX, SZ
Schnittbegrenzungen (siehe Seite 125)
G47
Sicherheitsabstand (siehe Seite 125)
G14
Werkzeugwechselpunkt (siehe Seite 125)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
BP
Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF
Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
