HEIDENHAIN CNC PILOT 620/640 417
5.13
Mant
elfläc
henk
ont
ur
en
in
smar
t.T
u
rn

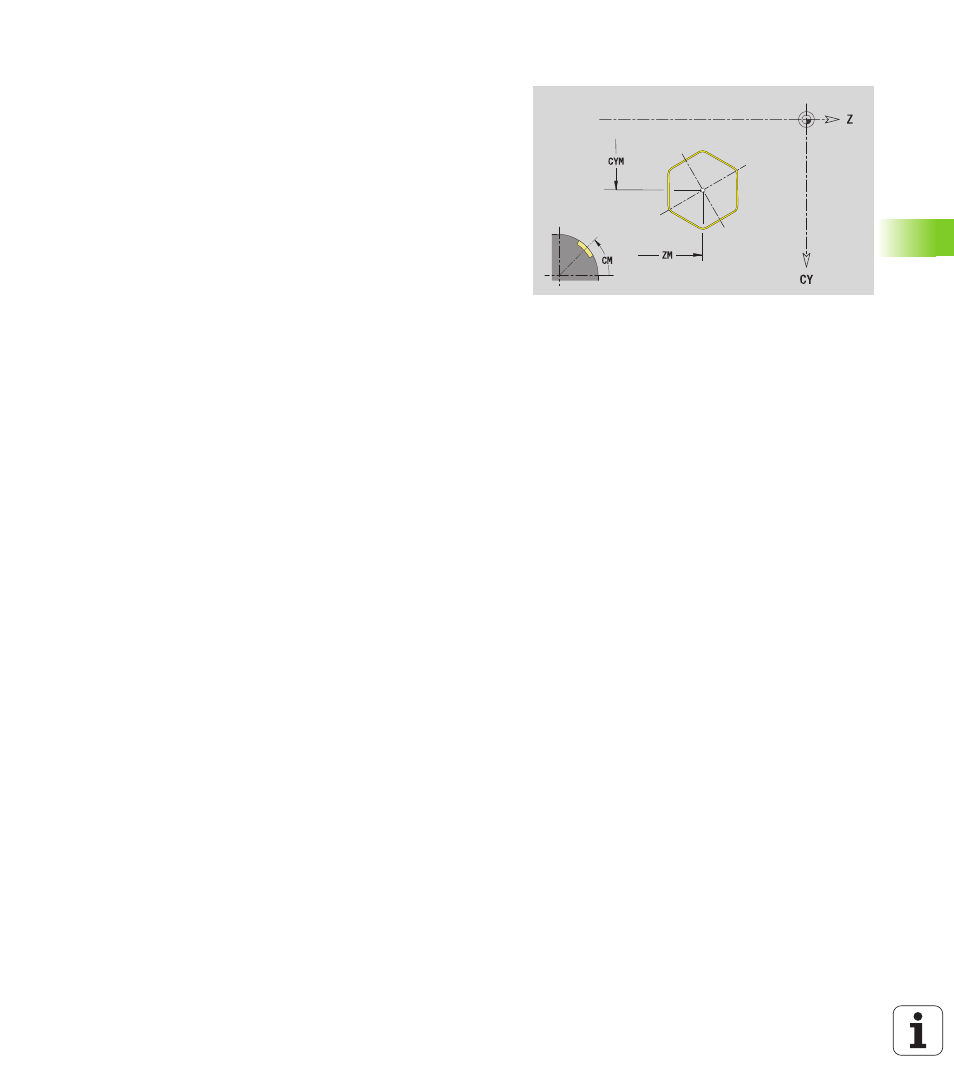

Vieleck Mantelfläche
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G317 mit den Parametern der Figur.
 ein G309.
Referenzdaten Mantelfläche
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
Parameter Figur
Z
Figurmittelpunkt
CYM Figurmittelpunkt als Streckenmaß (Bezug: Durchmesser XR)
CM
Figurmittelpunkt (Winkel)
A Lagewinkel
Q Anzahl der Ecken
K Kantenlänge
Ki Schlüsselweite (Innenkreisdurchmesser)
BR Verrundung
