HEIDENHAIN CNC PILOT 620/640 97
3.6
W
er
kz
eug
e
messen

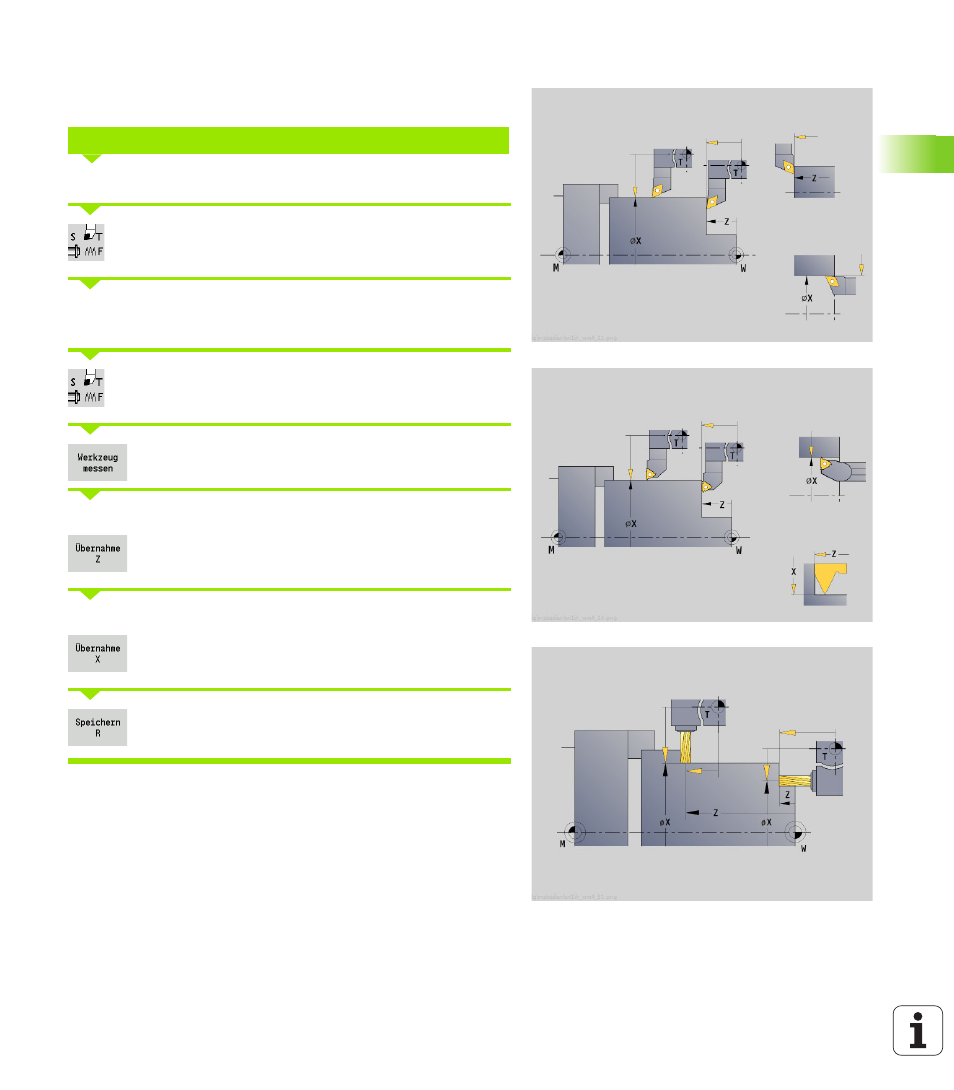

Ankratzen
Beim „Ankratzen“ ermitteln Sie die Maße in Bezug zu einem
vermessenen Werkzeug.
Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen.
Ein vermessenes Werkzeug einsetzen und T-
Nummer im TSF-Dialog eingeben.
Planfläche drehen und diese Position als Werkstück-Nullpunkt
definieren.
Zurück zum TSF-Dialog, das zu messende Werkzeug
einwechseln.
Werkzeug messen aktivieren
Planfläche ankratzen.
„0“ als Messpunktkoordinate Z eintragen
(Werkstück-Nullpunkt) und speichern.
Mess-Durchmesser drehen.
Durchmessermaß als Messpunktkoordinate X
eintragen und speichern.
Bei Drehwerkzeugen Schneidenradius eingeben und
in die Werkzeugtabelle übernehmen.
WERKZEUGMAßE DURCH ANKRATZEN ERMITTELN
