428 ICP-Programmierung
5.14
K
o
nt
ur
en
der
XY
-Ebene

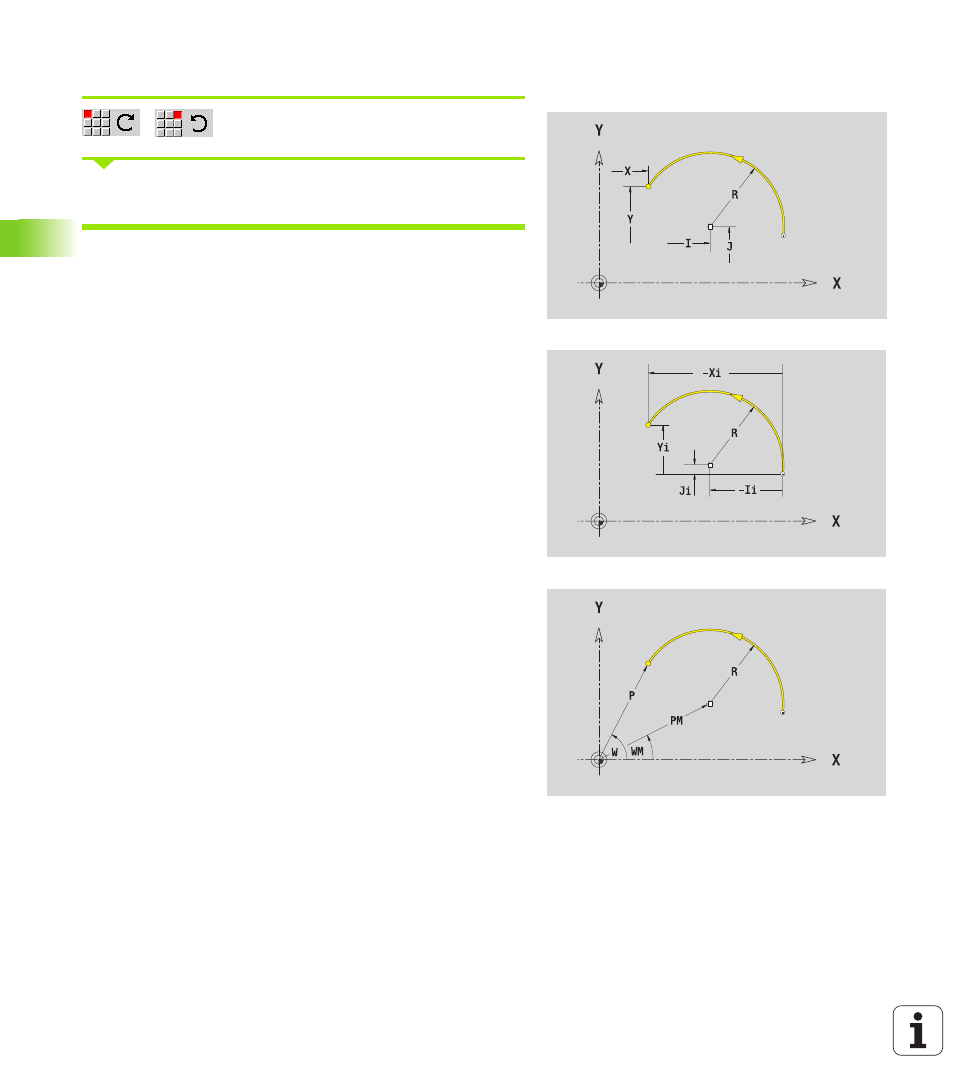

Kreisbogen XY-Ebene
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G172 bzw. G173.
Parameter
X, Y
Zielpunkt (Endpunkt des Kreisbogens)
Xi, Yi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
P Zielpunkt polar (Radiusmaß)
Pi Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
W Zielpunkt polar – Winkel
Wi Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
I, J Mittelpunkt Kreisbogen
Ii, Ji Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X, Z)
PM Mittelpunkt Kreisbogen polar
PMi Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
WM Mittelpunkt Kreisbogen polar – Winkel
WMi Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R Radius
ANs Tangentenwinkel im Startpunkt
ANe Tangentenwinkel im Zielpunkt
ANp Winkel zum vorherigen Element
ANn Winkel zum Nachfolgeelement
F: siehe Bearbeitungsattribute Seite 359
