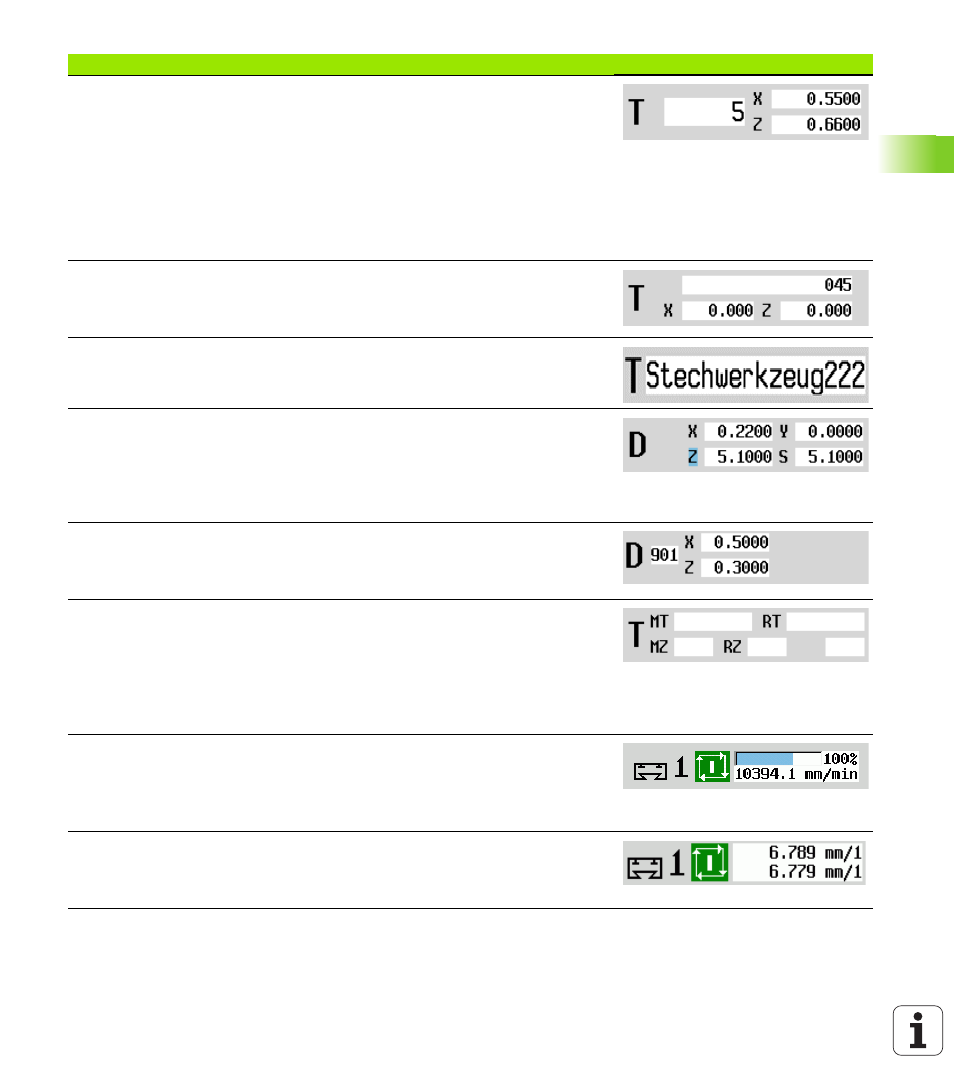

T-Nummern Anzeige
 T-Nummer des eingesetzten Werkzeugs
 Werkzeugkorrekturwerte
Für alle T-Anzeigen gilt:
 T farbig hinterlegt: angetriebenes Werkzeug
 T-Nummer oder ID farbig hinterlegt: gespiegelte Werkzeugaufnahme
 Buchstabe X/Z der Korrektur farbig hinterlegt: Sonderkorrektur in X-/Z-Richtung
aktiv
T-ID Anzeige
 ID des eingesetzten Werkzeugs
 Werkzeugkorrekturwerte
T-ID Anzeige ohne Korrekturwerte
 ID des eingesetzten Werkzeugs
Werkzeugkorrekturen
 Sonderkorrektur nur bei Stech- oder Pilzwerkzeugen
 Sonderkorrekturwert grau: Sonderkorrektur nicht aktiviert
 Buchstabe X/Z der Korrektur farbig hinterlegt: Sonderkorrektur in X-/Z-Richtung
aktiv
Additive Korrektur
 Korrekturwerte grau: D-Korrektur nicht aktiv
 Korrekturwerte schwarz: D-Korrektur aktiv
Werkzeug-Standzeitinformationen
 „T“: schwarz=globale Standzeitüberwachung ein; weiß=globale
Standzeitüberwachung aus
 MT, RT aktiv: Überwachung nach Standzeit
 MZ, RZ aktiv: Überwachung nach Stückzahl
 alle Felder leer: Werkzeug ohne Standzeitüberwachung
Schlitten-Anzeige und Zykluszustand
 oberes Feld: Einstellung des Override-Reglers
 unteres Feld weiß hinterlegt: Istvorschub
 unteres Feld grau hinterlegt: programmierter Vorschub bei stehendem Schlitten
Schlitten-Anzeige und Zykluszustand
 oberes Feld: programmierter Vorschub
 unteres Feld: Istvorschub
Elemente der Maschinendatenanzeige
