HEIDENHAIN CNC PILOT 620/640 177
4.4

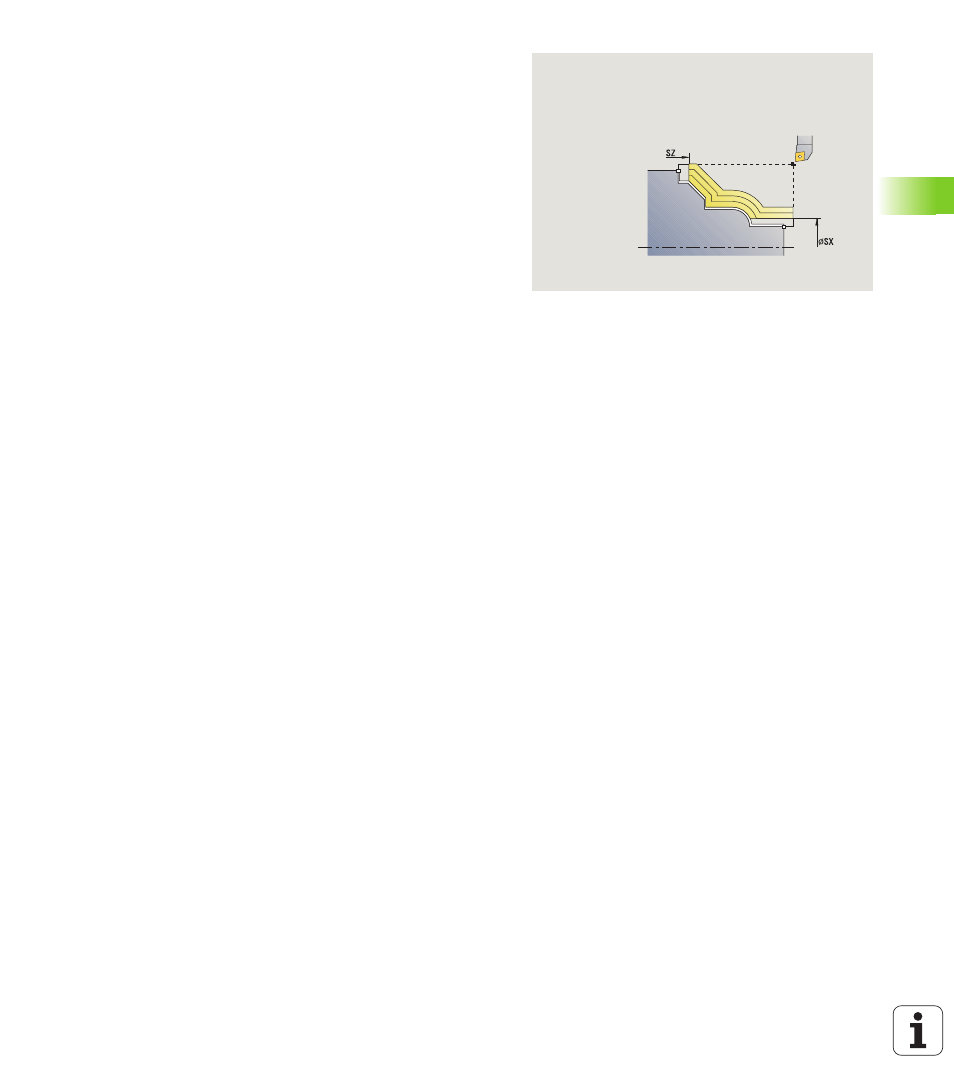

Abspanzyklen
Bearbeitungsart für Technologiedatenbankzugriff: Schruppen
G47 Sicherheitsabstand (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
A Anfahrwinkel (Bezug: Z-Achse) – (default: parallel zur
Z-Achse)
W Abfahrwinkel (Bezug: Z-Achse) – (default: orthogonal zur
Z-Achse)
XA, ZA Anfangspunkt Rohteil (nur wirksam, wenn kein Rohteil
programmiert wurde):
 XA, ZA nicht programmiert: Die Rohteilkontur wird aus
Werkzeugposition und ICP-Kontur berechnet.
 XA, ZA programmiert: Definition des Eckpunktes der
Rohteilkontur.
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
