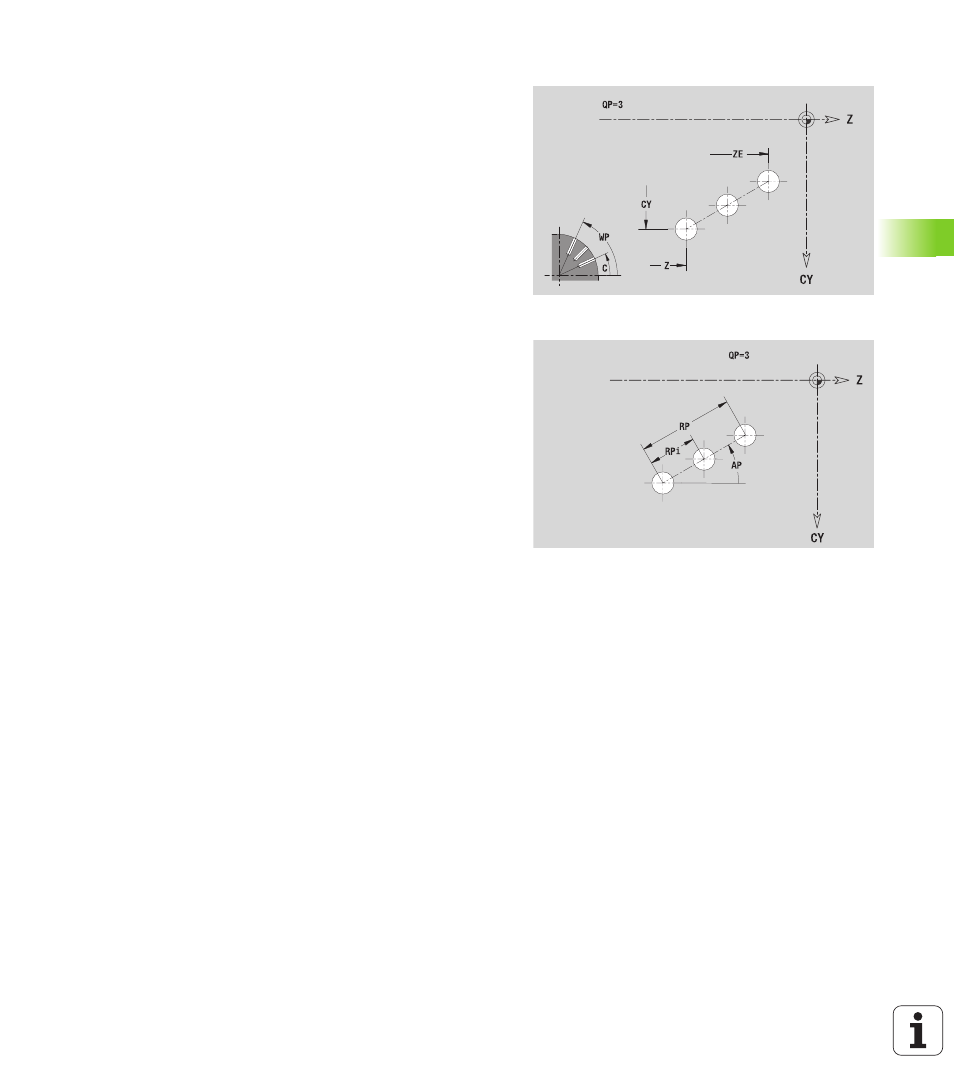

Lineares Muster Mantelfläche
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
ein G308 mit den Parametern Konturname und Frästiefe bzw.
Bohrtiefe (–1*BT).
ein G411 mit den Parametern des Musters.
die G-Funktion und Parameter der Figur/der Bohrung.
ein G309.
Referenzdaten Mantelfläche
ID
Konturname
PT
Frästiefe
XR
Bezugsdurchmesser
Parameter Muster
Z
1. Musterpunkt
CY
1. Musterpunkt als Streckenmaß (Bezug: Durchmesser XR)
C
1. Musterpunkt (Winkel)
QP
Anzahl Musterpunkte
ZE
Endpunkt Muster
ZEi
Abstand zwischen zwei Musterpunkten (in Z-Richtung)
WP
Endpunkt Muster (Winkel)
WPi
Abstand zwischen zwei Musterpunkten (Winkel)
AP
Lagewinkel
RP
Gesamtlänge Muster
RPi
Abstand zwischen zwei Musterpunkten
Parameter der gewählten Figur/der Bohrung
