260 Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen

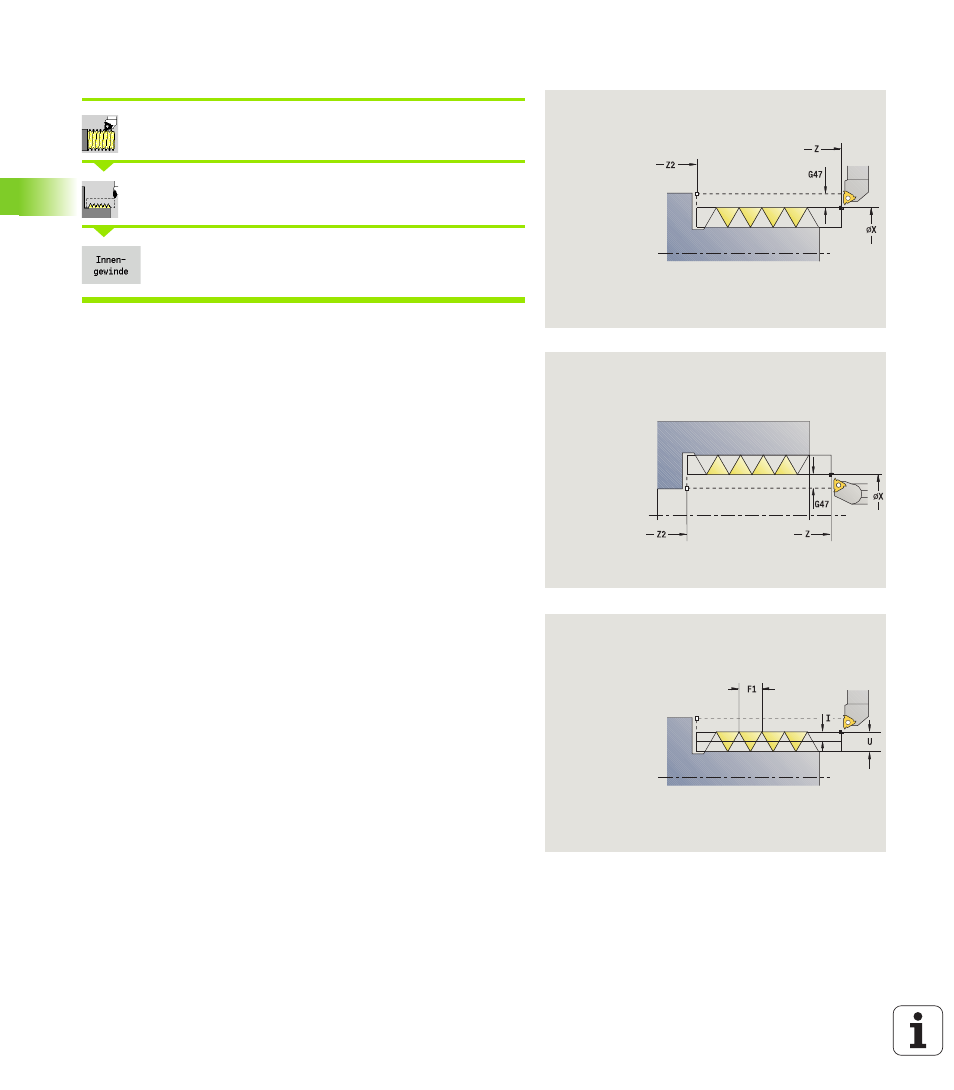

Gewindezyklus (längs)
Gewindeschneiden wählen
Gewindezyklus wählen
 Ein: Innengewinde
 Aus: Außengewinde
Der Zyklus erstellt ein eingängiges Außen- oder Innengewinde mit
einem Flankenwinkel von 30°. Die Zustellung erfolgt ausschließlich in
„X-Richtung“.
Zyklusparameter
X, Z
Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung (= Vorschub)
U Gewindetiefe – keine Eingabe:
 Außengewinde: U=0.6134*F1
 Innengewinde: U=–0.5413*F1
I Maximale Zustellung
 I<U: erster Schnitt mit „I“; jeder weitere Schnitt:
Reduzierung der Schnitttiefe
 I=U: ein Schnitt
 keine Eingabe: I wird aus U und F1 berechnet
G47 Sicherheitsabstand (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
GV Zustellart
 0: konstanter Spanquerschnitt
 1: konstante Zustellung
 2: mit Restschnittaufteilung
 3: ohne Restschnittaufteilung
 4: wie MANUALplus 4110
GH Versatzart
 0: ohne Versatz
 1: von links
 2: von rechts
 3: wechselnd links/rechts
