562 Betriebsart Organisation
8.3 T
ransf
er

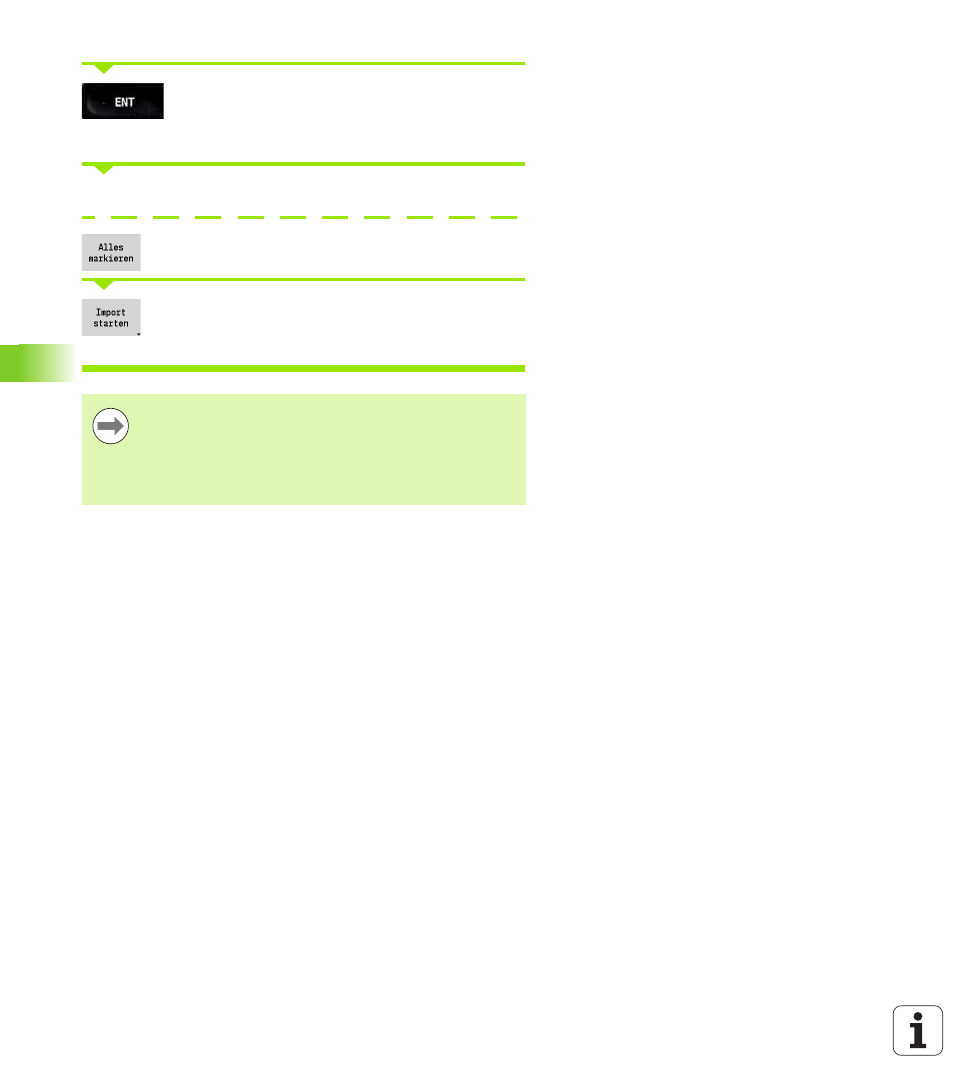

Mit den Cursor-Tasten das Verzeichnis auswählen,
dann mit der Enter-Taste in das rechte Fenster
wechseln.
Per Cursor-Taste das zu konvertierende NC-Programm auswählen.
Alle NC-Programme markieren.
Import-Filter zur Konvertierung des Programms bzw.
der Programme in das Format der CNC PILOT
starten.
Zyklenprogramme konvertieren
MANUALplus 4110 und CNC PILOT haben unterschiedliche Konzepte
bei der Werkzeugverwaltung, den Technologiedaten, etc. Zusätzlich
kennen die Zyklen der CNC PILOT mehr Parameter als die Zyklen der
MANUALplus 4110.
Beachen Sie folgende Punkte:
 Werkzeugaufruf: Die Übernahme der T-Nummer ist abhängig
davon, ob ein „Multifix-Programm“ (2-stellige T-Nummer) oder
„Revolver-Programm“ (4-stellige T-Nummer) vorliegt.
 2-stellige T-Nummer: Die T-Nummer wird als „ID“ übernommen
und als T-Nummer wird „T1“ eingetragen.
 4-stellige T-Nummer (Tddpp): Die ersten beiden Stellen der T-
Nummer (dd) werden als „ID“ und die letzten beiden Stellen (pp)
als „T“ übernommen.
 Werkzeugwechselpunkt anfahren: Der Konverter trägt in
Werkzeugwechselpunkt G14 die Einstellung „keine Achse“ ein. In der
4110 wird dieser Parameter nicht verwendet.
 Sicherheitsabstand: Der Konverter trägt die in dem Parameter
„Allgemeine Einstellungen“ definierten Sicherheitsabstände in die
Felder Sicherheitsabstand G47, ... SCI, ... SCK ein.
Importierte Zyklenprogramme, ICP-
Konturbeschreibungen, DIN-Programme und DIN-
Unterprogramme erhalten den Namens-Vorsatz
„CONV_...“. Zusätzlich passt die CNC PILOT die
Extension an und importiert die NC-Programme in die
richtigen Verzeichnisse.
