Teach-in-Mode
4.6
Gewinde-
und
Fr
eistic
hzyklen
Kegelgewinde
Gewindeschneiden wählen
Kegelgewinde wählen
Ein:
Innengewinde
Aus:
Außengewinde

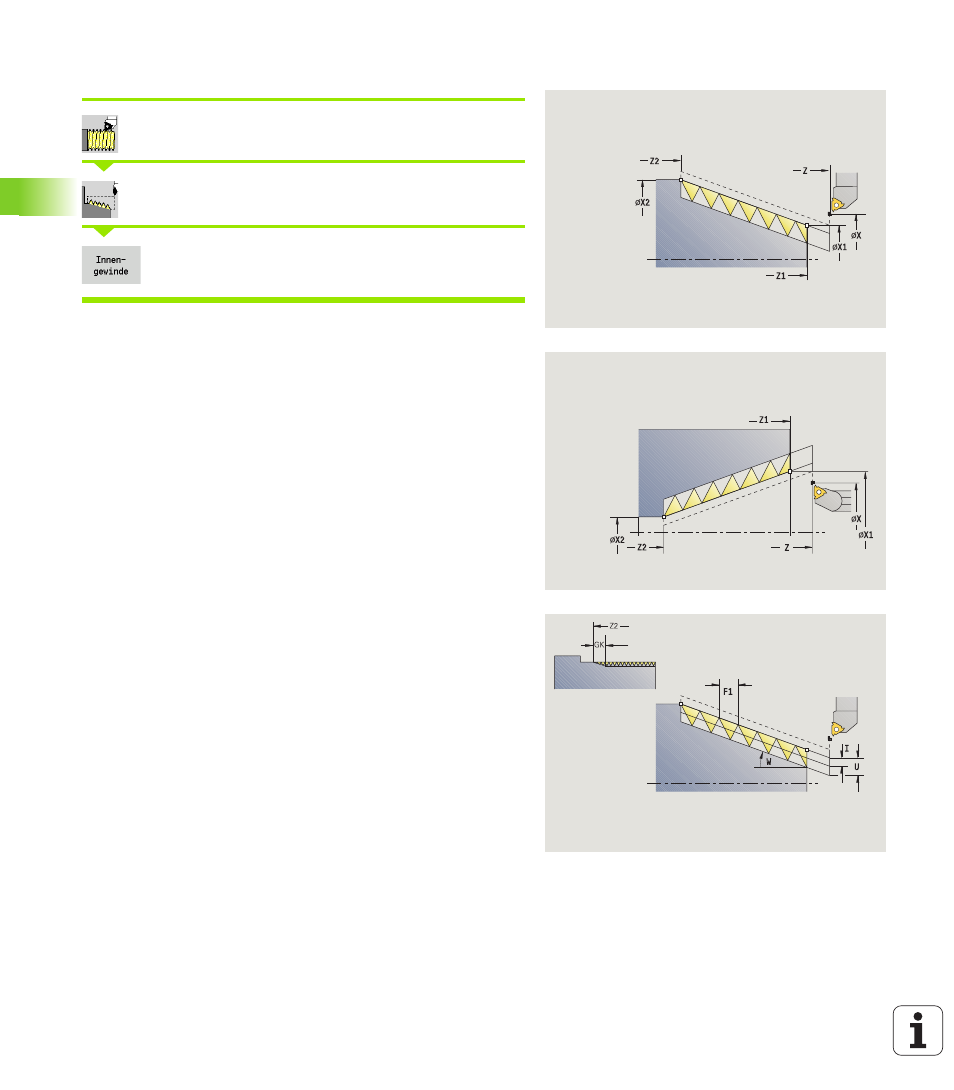

Der Zyklus erstellt ein ein- oder mehrgängiges Kegel-Außen- oder
Innengewinde.
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Startpunkt Gewinde
X2, Z2
Endpunkt Gewinde
F1
Gewindesteigung (= Vorschub)
D
Gangzahl (default: 1 Gewindegang)
U
Gewindetiefe – keine Eingabe:
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
I
Maximale Zustellung
I<U: erster Schnitt mit „I“; jeder weitere Schnitt:
Reduzierung der Schnitttiefe
I=U: ein Schnitt
keine Eingabe: I wird aus U und F1 berechnet
W
Kegelwinkel (Bereich: –60° < A < 60°)
GK
Auslauflänge
G47
Sicherheitsabstand (siehe Seite 125)
G14
Werkzeugwechselpunkt (siehe Seite 125)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
GV
Zustellart
0: konstanter Spanquerschnitt
1: konstante Zustellung
2: mit Restschnittaufteilung
3: ohne Restschnittaufteilung
4: wie MANUALplus 4110
