Freistechen Form K
Stechzyklen wählen
Freistechen K wählen
Die erzeugte Konturform ist von dem eingesetzten Werkzeug
abhängig, da nur ein linearer Schnitt im Winkel von 45° ausgeführt
wird.
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten
Zyklusausführung

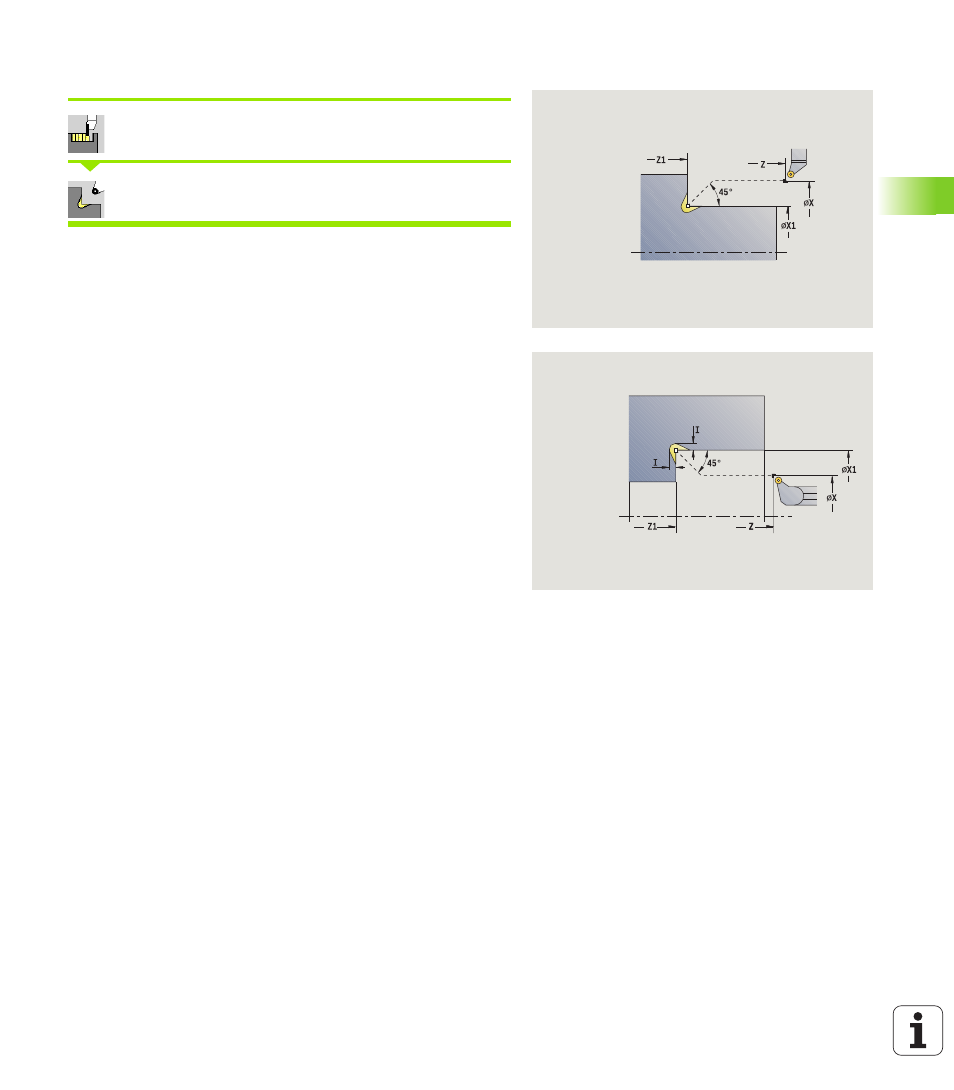

1 fährt im Eilgang unter 45° auf „Sicherheitsabstand“ vor den
Eckpunkt Kontur X1, Z1
2 taucht um die Freistichtiefe I ein
3 zieht das Werkzeug auf gleichem Weg auf den Startpunkt zurück
4 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Eckpunkt Kontur
I Freistichtiefe
G47 Sicherheitsabstand (siehe Seite 125)
G14 Werkzeugwechselpunkt (siehe Seite 125)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
