340 Teach-in-Mode
4.9
Bohr
-
und
Fr
äsmust
er

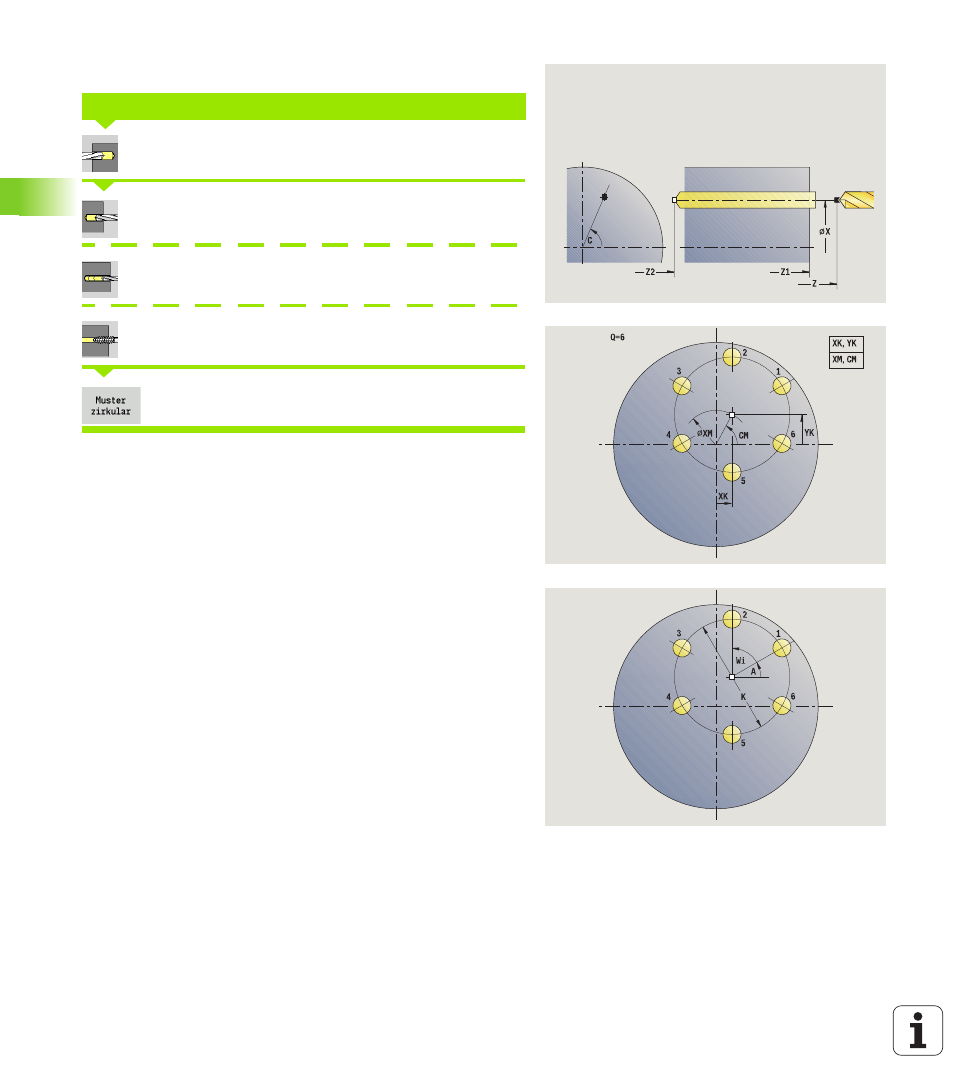

Zirkulares Bohrmuster axial
Bohren wählen
Bohren axial wählen
Tieflochbohren axial wählen
Gewindebohren axial wählen
Softkey Muster zirkular zuschalten
Muster zirkular wird bei Bohrzyklen zugeschaltet, um Bohrmuster
mit gleichmäßigen Abständen auf einem Kreis oder Kreisbogen auf
der Stirnfläche zu erstellen.
Zusätzlich werden die Parameter zur Erstellung der Bohrung
angefordert.
Verwenden Sie folgende Parameterkombinationen für Mittelpunkt
Muster:
 XM, CM oder
 XK, YK
ZIRKULARES BOHRMUSTER AXIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Bohrungen
XM, CM Mittelpunkt Muster in Polarkoordinaten
XK, YK
Mittelpunkt Muster in kartesischen Koordinaten
K Musterdurchmesser
A Winkel 1. Bohrung (default: 0°)
Wi Winkelinkrement (Musterabstand) – (default: Bohrungen
werden in gleichen Abständen auf einem Kreis
angeordnet)
