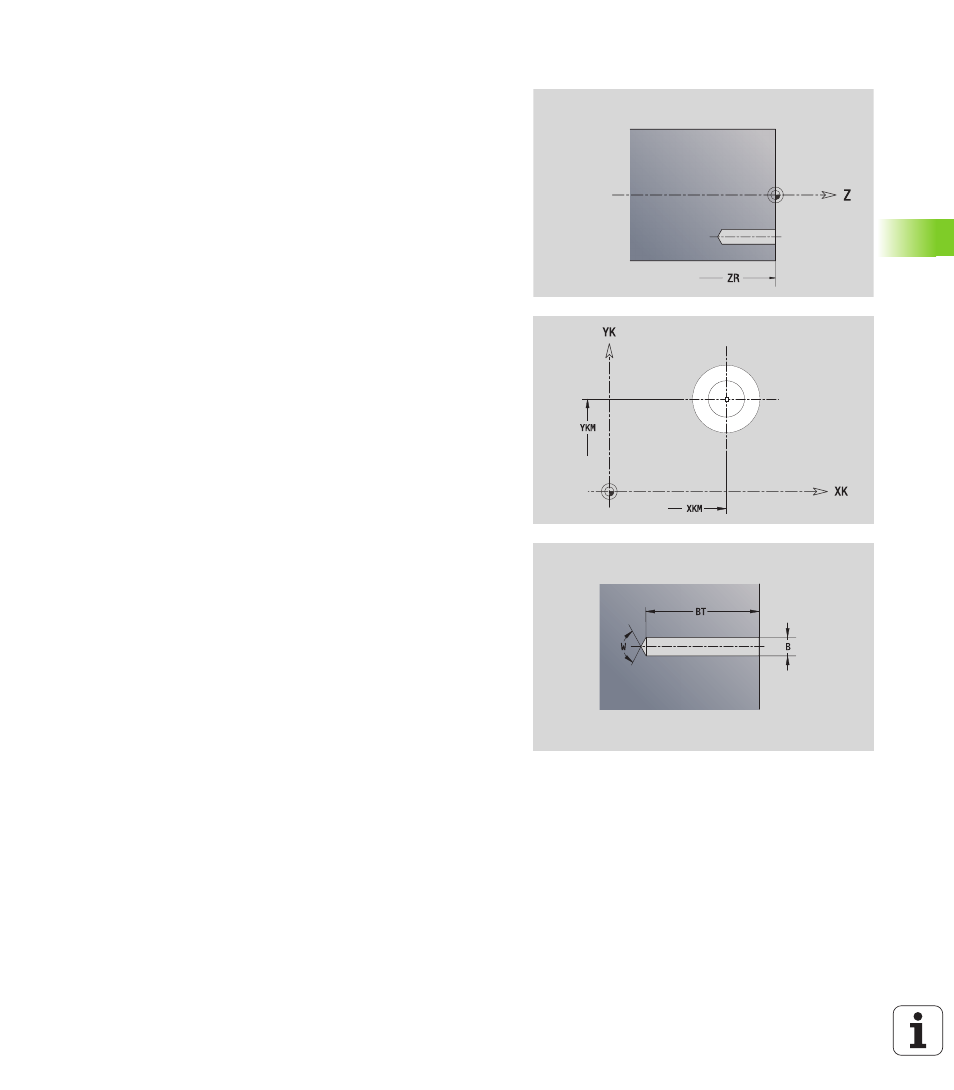

Bohrung Stirnfläche
Die Funktion definiert eine Einzelbohrung, die folgende Elemente
enthalten kann:
 Zentrierung
 Kernbohrung
 Senkung
 Gewinde
Referenzdaten der Bohrung
ID
Konturname
ZR Bezugsmaß
Parameter der Bohrung
XKM, YKM Mittelpunkt Bohrung (kartesische Koordinaten)
Zentrierung
O
Durchmesser
Bohrung
B
Durchmesser
BT Tiefe (ohne Vorzeichen)
W Winkel
Senkung
R
Durchmesser
U Tiefe
E Senkwinkel
Gewinde
GD
Durchmesser
GT Tiefe
K Auslauflänge
F Gewindesteigung
GA Gangart (Rechts-/Linksgewinde)
 0: Rechtsgewinde
 1: Linksgewinde
