HEIDENHAIN CNC PILOT 620/640 395
5.9
K
o
nt
ur
element
e
Stir
nfläc
h
e

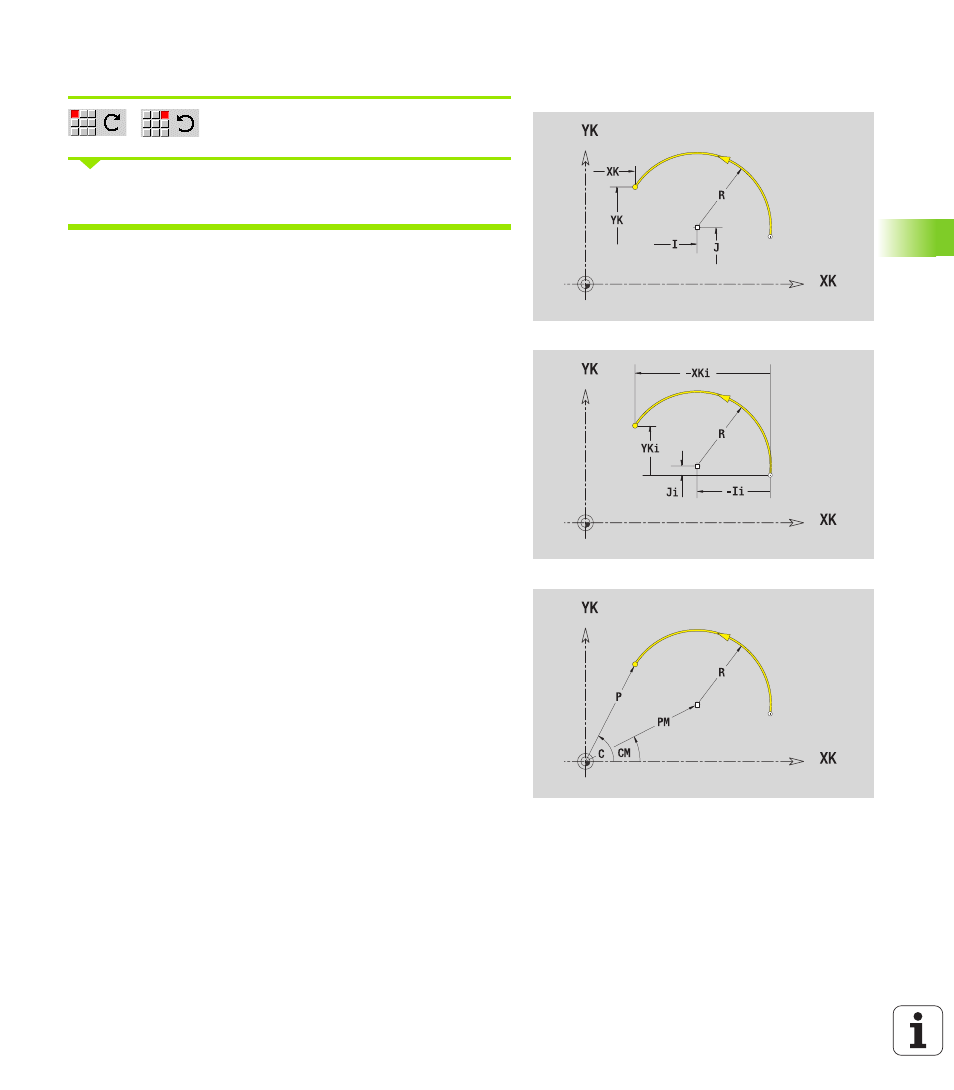

Kreisbogen Stirnfläche
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G102 bzw. G103.
Parameter
XK, YK
Zielpunkt (Endpunkt des Kreisbogens)
XKi, YKi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
P Zielpunkt polar (Radiusmaß)
Pi Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
C Zielpunkt polar – Winkel
Ci Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
I, J Mittelpunkt Kreisbogen
Ii, Ji Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X, Z)
PM Mittelpunkt Kreisbogen polar
PMi Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
CM Mittelpunkt Kreisbogen polar – Winkel
CMi Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R Radius
ANs Tangentenwinkel im Startpunkt
ANe Tangentenwinkel im Zielpunkt
ANp Winkel zum vorherigen Element
ANn Winkel zum Nachfolgeelement
F: siehe Bearbeitungsattribute Seite 359
